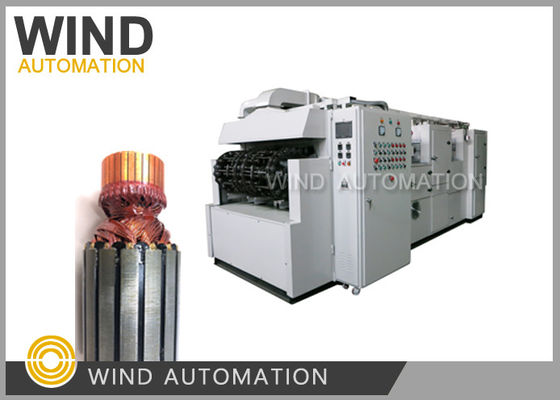

Um sistema de barnizamento de gotejamento para revestimento de rotores e várias bobinas

Um sistema de barnizamento de gotejamento para revestimento de rotores e várias bobinasWIND-ZDG

• Especificações

• A cadeia principal adota cadeia reta especial: o passo da cadeia = 76,2 mm
• Distribuição das estações de trabalho: 120 estações de trabalho no total, 15 estações de carga e descarga, 25 estações de pré-aquecimento, 4 estações de arrefecimento por ar, 2 estações de gotejamento de verniz,Estações de nivelamento de 4pcs, 15 estações de gel de baixa temperatura, 39 estações de cura, 15 estações de arrefecimento.
• A fixação adota um parafuso Ø16, aplicável a dois modelos de armaduras.
• Estação 1o passo uma vez. Pode ser definido e exibido o tempo de gotejamento do verniz e o tempo do ciclo.
• A peça de trabalho começa a girar antes de desaparecer o gotejamento, e a velocidade é ajustada pelo inversor.
• A parte de gotejamento do verniz adota uma bomba peristáltica de precisão, equipada com 4 conjuntos de bombas (duas bombas nos lados esquerdo e direito).
• A temperatura de funcionamento do túnel de cura é ajustável (≤ 150°C).
• O dispositivo de aquecimento eléctrico é equipado com um ventilador de agitação de ar quente.que é seguro e confiável.
• O controle de temperatura adota instrumentos inteligentes de controlo de temperatura com função de alarme de sobre-temperatura e pode controlar de forma independente cada zona de aquecimento.
• O equipamento está equipado com um ventilador de escape centrífugo, que procede ao tratamento dos gases de escape e de escape na zona de gotejamento do verniz e na zona de carga e descarga.
• A máquina é controlada por PLC e pode completar automaticamente todos os processos, exceto para carregamento e descarregamento.
• Fornecimento de energia: sistema trifásico de quatro fios, AC380V/50Hz; potência total é de cerca de 38Kw.

• MConfiguração

• ProduçãoEstimativa

Supondo que o tempo de ciclo é de 90s em uma etapa, o tempo de aquecimento da peça ≈38min, gel ≈23min, e tempo de cura ≈60min; Se você trabalhar 10 horas por dia, a máquina pode executar 3,3 círculos,mas não há saída no primeiro círculoEntão...

produção diária = (3,3-1) círculo × 120 estações × 2 lados = 550 peças

Se o tempo do ciclo e as horas de trabalho forem alterados, a produção mudará em conformidade.

Envio de máquinas
