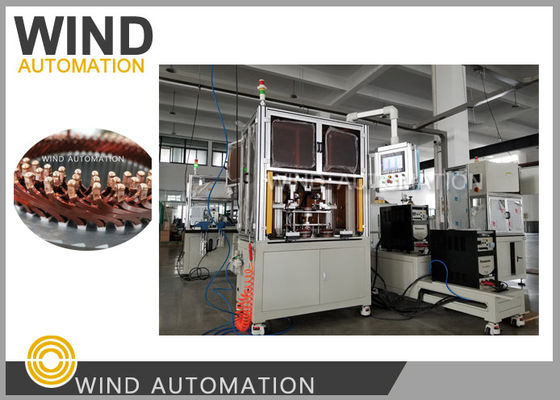

Máquina de soldadura de arco de argão de condutor de estator de carro elétrico

Máquina de Solda TIG a Arco de Argônio para Condutor de Estator de Carro Elétrico

https://youtu.be/55ad3B7YIdI

(1) Aplicação:

Conjunto Integrado de Gerador de Partida para 2 camadas, 4 camadas, 6 camadas de junta de extremidade de condutor

(2)Máquina de Solda TIG Vantagens:

Comparando com a soldagem por resistência, abaixo estão os motivos pelos quais a soldagem TIG é amplamente utilizada em estatores de carros híbridos

1. Os três condutores não são fáceis de prender se for usada soldagem por resistência

2. A soldagem TIG é um tipo de soldagem por fusão que tem uma conexão mais forte de fio de cobre com fio de cobre,

3. A resistência de contato da soldagem TIG é menor do que a da soldagem por resistência

4. Todas as posições dos três condutores estão voltadas para cima da mesma maneira, é fácil usar o método de soldagem TIG,

Carros elétricos puros relacionados também usam o método de soldagem TIG

(3) Perguntas e Respostas sobre a Máquina de Solda TIG:

Qual é o propósito da unidade marcada abaixo?

Esta unidade na máquina de solda TIG é usada para isolar o fio condutor da segunda camada,

durante a soldagem do fio condutor da primeira camada, a máquina não soldará o fio da segunda camada,

e esta função é aplicada para juntas de condutores de 4 camadas e 6 camadas, não aplicada em estatores de 2 camadas

(4) Parâmetros da Máquina de Fusão por Solda TIG:

A junta de solda pode ser definida, a junta de partida pode ser definida e a soldagem independente para emenda pode ser definida

Fonte de Alimentação: 220V ou 380V, 50Hz

Eixo de soldagem, eixo de indexação, eixo de alimentação e eixo de elevação com servomotor Mitsubishi

PLC: Série Mitsubishi 5U

Tela sensível ao toque: WEINVEIW

Cilindro: Airtac

Pressão: >0.5MPa

Peso: cerca de 600KGS

Dimensão: 800*800*1500mm

(5) Peças da Máquina de Fusão por Solda TIG:

Por favor, clique na foto abaixo para assistir ao vídeo
