Sistema de revestimento por fluidização eletrostática de fecho de armadura Isolamento por resina
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| método de resfriamento: | Tanque de arrefecimento, torre de arrefecimento, chiller | Tamanho da armadura: | OD inferior a 80 mm, altura da pilha inferior a 45 mm |
|---|---|---|---|
| Máquina de revestimento em pó composta: | Zona de pré-aquecimento, zona de arrefecimento, zona de revestimento e zona de cura | Tipo de blindagem do rotor: | Pequenas armaduras para micro motores |
| Aplicativo: | Automóveis, motocicletas, bicicletas elétricas, brinquedos e pequenos motores elétricos de aparelhos | Resina de pó eletrostático: | 3M, AKZO NOBEL |
| Tipo de automação: | Totalmente Automático | Pós-venda: | Engenheiros disponíveis para fazer manutenção em máquinas no exterior |
| Destacar: | Sistema de revestimento por fluidez eletrostática,Isolamento por resina de máquinas de revestimento em pó,Sistema de revestimento de ranhuras da armadura |
||

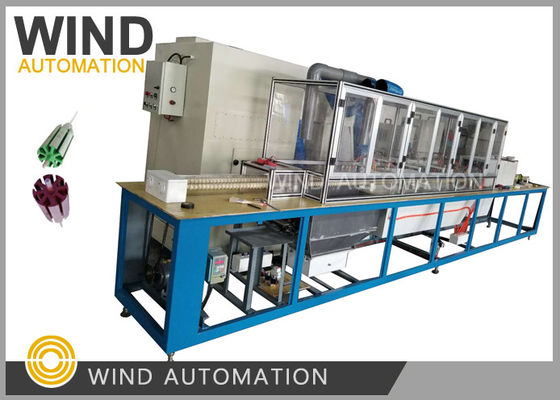

Sistema de Revestimento Eletrostático de Fluido para Isolamento de Resina em Máquina de Armadura WIND-JF
Esta máquina de revestimento em pó é composta por zona de pré-aquecimento, zona de resfriamento, zona de revestimento e zona de cura. O revestimento eletrostático em pó/resina é amplamente utilizado em revestimento de isolamento de micro-rotores, como em automóveis, motocicletas, bicicletas elétricas, brinquedos e pequenos motores elétricos de eletrodomésticos.
Aplicação:
| Revestimento de isolamento de micro-rotores | automóveis, motocicletas, bicicletas elétricas, brinquedos e pequenos motores elétricos |
| Componentes de veículos | ABS, HVAC, levantador de janela, ajustador de assento, teto solar e antena, limpador de para-brisa e braços de bomba de combustível |
| Veículo em Movimento | motocicleta, bicicleta elétrica |
| Eletrodomésticos | ferramenta elétrica, escova de dentes elétrica |
| Tamanho da armadura OD | 8mm a 60mm |
| Produção de armadura por turno | 2500 peças por 8 horas para armadura com OD de 30mm~40mm |
| Classe de isolamento de resina | B, F, H 120°C, 155°C, 180°C. Para a China local, >155°C é amplamente utilizado |
Processo de trabalho:
Desengorduramento de alta frequência --- resfriamento por ventilador --- revestimento --- limpeza de pó externa --- cura --- resfriamento a ar
Máquina de revestimento eletrostático de resina composta por zona de pré-aquecimento, zona de resfriamento, zona de revestimento de resina e
zona de cura.
O rotor/armadura é transferido para o leito fluidizado eletrostático por parafuso para revestimento. O isolamento em pó é uniformemente
revestido em sua superfície e, em seguida, curado por aquecimento de alta frequência.
O revestimento eletrostático em pó é geralmente dividido em três processos: revestimento de resina,
remoção de excesso de pó por dispositivo de raspagem na superfície da armadura ou estator do motor, cura.
O processo de revestimento em pó é realizado no leito fluidizado eletrostático, em seguida, o dispositivo de raspagem
limpa o pó, após a raspagem, a armadura/rotor ou os estatores passam pelo aquecedor de indução de alta frequência
para cura, desta forma, o pó pode ser aplicado a um objeto, aderindo ao substrato e coalescendo
em um revestimento liso, contínuo, essencialmente uniforme e espesso.
Usado para resina 3M ou AkzoNobel, incluindo armaduras, rotores, estatores à prova de umidade e isolantes,
barramentos e outras peças de motor.
A máquina de revestimento eletrostático em pó contém um dispositivo de recuperação e reciclagem de pó,
O dispositivo compreende um tubo de sucção de pó disposto correspondente ao dispositivo de revestimento,
O dispositivo de limpeza de pó e o dispositivo localizado na estrutura da máquina de revestimento eletrostático em pó.
Os tubos de sucção de pó separados são concentrados no tubo de coleta total de pó.
O tubo de pó total envia o pó para o separador ciclônico,
Acima do separador ciclônico há um tubo de saída, e a extremidade inferior é um tubo de coleta de pó que
está conectado ao alimentador de pó.
Parâmetro:
OD da armadura: conforme desenho do cliente
Comprimento do núcleo: conforme desenho do cliente
Comprimento do eixo: conforme desenho do cliente
Saída: conforme solicitação do cliente
Espessura do revestimento: 0,15-0,5 mm ajustável
Velocidade de transferência da armadura: 0,1-15 metros por minuto
| Modelo (WIND-JF) | 100 | 80GG | 80GD | 50H | Modelo de laboratório | nota |
|
| Tamanho da peça | OD Máx. | 160 | 120 | 120 | 100 | 200 | Pode ser produzido sob medida |
| Comprimento máximo do núcleo | 50 | 50 | 50 | 50 | 80 | ||
| Comprimento máximo do eixo | 180 | 180 | 180 | 180 | 180 | ||
| velocidade de transferência m/min | 0,1-1,5 | 0,1-1,5 | 0,1-1,5 | 0,1-1,5 | Acionamento eletrônico | Ajustável continuamente | |
| saída (peças/h) | 2500 | 1500 | 1500 | 800 | 10-60 | φMáx. ≤ 20mm | |
| Método de cura | Alta frequência | Alta frequência | Alta frequência | Forno de cura | Cura forno |
O forno é preparado pelo cliente | |
| Espessura do revestimento (mm) | Ajustável entre 0,15 mm - 0,5 mm | ||||||
O parâmetro acima é apenas para referência,
Para produção em massa,
você pode considerar usar 2 fornos ou um túnel de forno para cura em vez de
Curar a armadura/rotor online
