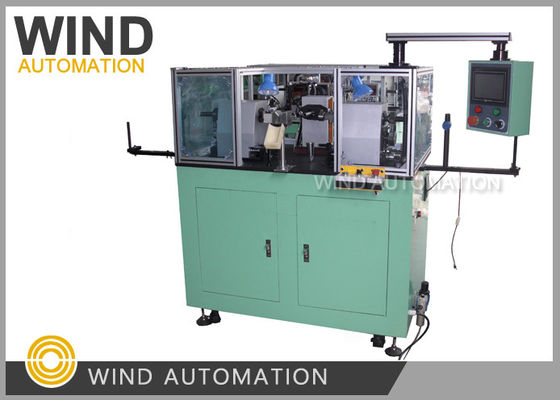

Máquina de enrolamento automática de motor AC de armadura AWG 40 a AWG23 fio de cobre 0,08 mm a 0,55 mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Armadura Tipo de comutador: | Tipo gancho, tipo tanque | Diâmetro do fio: | 0.08~0.30mm (Tensor mecânico) AWG40 a AWG28 |
|---|---|---|---|
| Medidor de fio: | 0.16~0.55mm (tensor de histerese) AWG23 a AWG34 | Tipo de enrolamento: | Enrolamento de volta não Enrolamento de onda |
| Interface homem-máquina: | Diagnóstico Mostrar na tela | método de operação: | Passo, Automático, JOG |
| Destacar: | Máquina para fazer bobinas,máquina de enrolamento da bobina do estator |
||
Calibre de diâmetro de fios 40 ao fio de cobre AWG23 enrolador automático da armadura de 0,08 mm a 0,55 mm WIND-STR-2
Aplicativo:
Este enrolador de armadura WIND-STR-2 é uma máquina enroladora de bobina rápida para produção em massa de motores
fabricação de armadura de comutador tipo espiga tipo gancho, Misturador, Aspiradores de pó, Martelos, Potência
ferramenta...
e adequado para enrolamento de pequeno diâmetro de bitola de fio.
Vantagens Competitivas:
|
Louco rápido |
Personalize a máquina para enrolamento de armadura de fio fino
|
|
Operação fácil |
O parâmetro de enrolamento pode ser configurado na tela sensível ao toque para diferentes armaduras
|
|
Slot e ganchos não. |
12 slots, 24 ganchos, 12 slots, 12 ganchos
|
Dados de parâmetro:
Diâmetro do fio: 0,08 ~ 0,30 mm (tensor tipo mecânico) AWG28 a AWG40
0,16 ~ 0,55 mm (dispositivo de tensão de histerese) AWG23 a AWG34
Slots de enrolamento: número ímpar/par
Diâmetro do comutador: 8 ~ 40 mm
Diâmetro da armadura: 20 ~ 60 mm
Comprimento da pilha da armadura: 10 ~ 60 mm
Velocidade do motor de enrolamento: 0 ~ 3000 rpm
Sistema de controle: controle PLC Mitsubishi
Pressão de fornecimento de ar: 0,5 ~ 0,7 MPa
Tensão: AC220V 50/60 Hz
Peso: 500Kg
Dimensão: 1800(l)X800(w)X1500(h)mm
Código HS: 8479811000
Informações necessárias para a consulta da máquina de enrolamento de armadura de comutador:
1. Desenho de laminação de armadura/rotor
2. Desenho de montagem da armadura/rotor
3. Desenho da pilha de armadura/rotor
4. Desenho do diagrama do enrolamento da armadura/rotor: com diâmetro do fio do rotor e número de volta
5. Desenho da Armadura/Comutador
6. Produtividade necessária
7. Outros requisitos técnicos
Se possível, será melhor se o cliente fornecer amostras.
ARMADURA Antes do enrolamento
ARMADURA Depois do enrolamento
