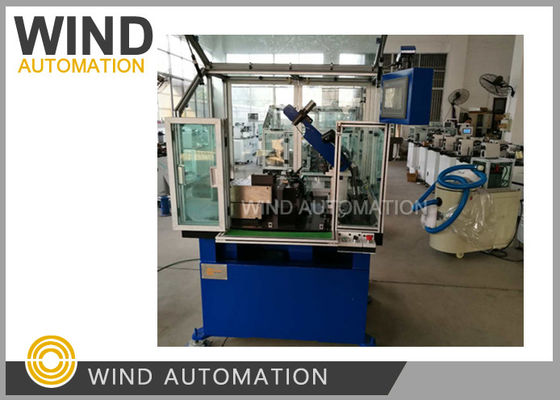

WIND-CT-TH4 Máquina de torneamento de comutador

Suporte de diamante V e máquina de torneamento de superfície do comutador de cortador de diamante WIND-CT-TH4

Aplicativo:

Armaduras de motor de pequena potência fracionária, comutador de armaduras de partida,

O processo de torneamento do comutador é um importante procedimento de fabricação do motor sempre após a soldagem

Vantagens:

As alimentações horizontais e verticais são todas servo-controladas Delta, de alta eficiência e boa estabilidade,

especialmente adequado para virar comutador facial. É o equipamento de precisão avançado para transformar o

superfície externa do comutador.

1. Com dois servo eixos,

O eixo X controla o comprimento da rotação para a esquerda na posição horizontal direita

O eixo Z controla a profundidade do torneamento na posição vertical

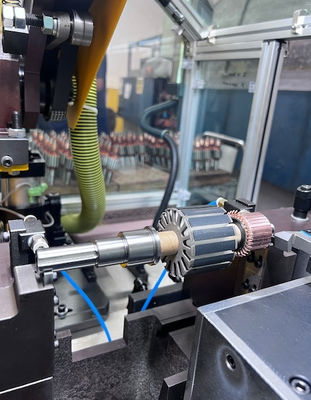

2. Pode girar o diâmetro externo do comutador e o diâmetro externo do riser da armadura automotiva

Especificação:

1. Redondeza <0,003 mm

2. Rugosidade superficial

3. OD da armadura 20 ~ 80 mm

4. Comprimento do eixo: 32 ~ 250 mm (se precisar de mais tempo personalizado)

5. Diâmetro do eixo: 2 ~ 18 mm (pode ser feito sob medida)

6. OD do comutador: 4,3 ~ 60 mm

7. OD da pilha: 20 ~ 110 mm

8. Quantidade de corte: Corte bruto Max0,20mm

9. Modulado RPM: 0 ~ 60 Hz

10. Unidade de corte: 1um ~ 0,5 mm e velocidade ajustável

11. Comprimento de corte: Max50mm

12. Tempos de corte: o eixo X pode ser configurado até 4 vezes, o eixo Z 4 vezes pode ser configurado até 4 vezes

13. Fonte de ar: 5~7 MPa

14. Fonte de alimentação 220 V 50/60 Hz

15. Potência da máquina: 2,5 kW

Pergunta e resposta:

1. É possível processar ambos os tipos de armaduras usando uma máquina ou requer diferentes

ferramentas?

Por favor clique no link abaixo para ver o vídeo

https://youtu.be/6IjY1ey-qr0
