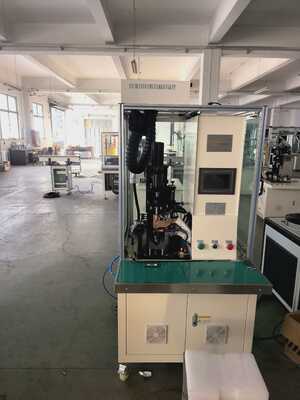

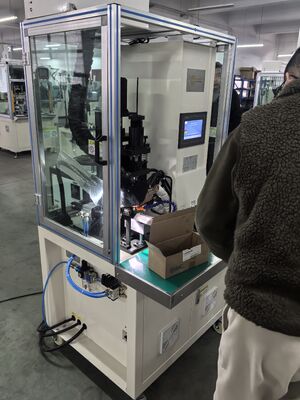

Máquina de acoplamento a quente para fusão de comutadores de armadura

Máquina de soldadura de ponto de alimentação em corrente contínua para comutador de armadura que funde a empilhadeira a quente WIND-DC-CW003

(a)Aplicação:

Armadura de motor PMDC com comutador de gancho, comutador de elevação

(2)Vantagens:

Dispositivo amigável ao operador instalado a partir de 2026

(3)História de se tornar um produto estrela:

O primeiro utilizador das duas máquinas de soldadura WIND-DC-CW003 era um fabricante de motores de automóveis que produzem

motor e fornecer para BMW, eles usaram Itália e Inglês importados máquina de soldagem e

WIND-DC-CW003 funcionou como máquina de reserva.

É o mesmo que a máquina de soldar importada e encomendou 1% a mais três anos depois.

A fonte de alimentação de corrente contínua do inversor de alta frequência é uma tendência na soldagem de comutadores, alguns fornecedores disseram que usam

de alta frequência na verdade eles usam 2KHz, enquanto Wind Automation pode alcançar 15KHz, com DC real e puro

Fornecimento de energia que obtenha uma qualidade de soldagem constante!

(4)Parâmetro da máquina de fusão:

Diâmetro do fio: 0,01~1,2 mm

OD do blindagem: 20~100 mm

Altura da pilha de armaduras:10~100 mm

Comutador OD:8~70mm

Fonte de ar: 5 a 7 kg/cm2

Potência de soldagem: 10~30KW

3 fases AC 380V 50~60Hz

Peso: cerca de 350 kg

Fornecimento de energia de fusão: Wind Automation auto-desenvolvido de alta frequência 15KHz, 500~5000A

Sistema de controlo: Japão Mitsubishi PLC

Controle de indexação: Japão Mitubishi sistema de posicionamento por servo 7' 'Touch screen

(5)Características:

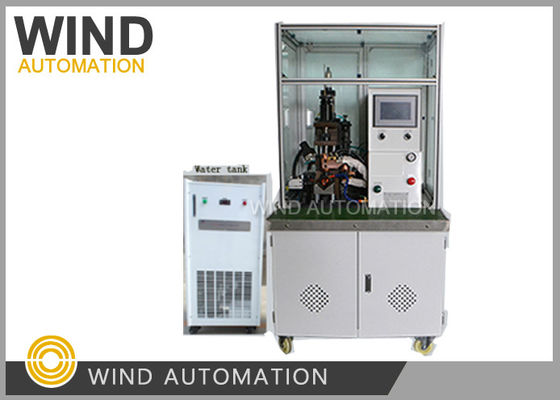

Comutador máquina de soldagem de ponto condutor de empilhamento a quente Fusão para fio fino ou grande Alta frequência

Soldadura por inversor e comutador de empilhamento a quente com fio grande pequeno e fio fino grande, com arrefecimento separado

Dispositivo de água (funciona como condicionador)

Como conseguir uma boa qualidade de fusão, abaixo quatro factores que pode verificar

1. Ajuste a corrente de fusão para a corrente adequada

2. Pressão direita para a área de soldadura fusão

3Tempo de fusão

4A resistência do condutor está relacionada com a área de contacto do eléctrodo.

Clique na imagem abaixo para ver o vídeo

Esta máquina de soldagem de ponto de comutador de armadura DC é um dispositivo especializado para soldagem de rotores de motor, utilizando corrente contínua (DC) para soldagem de resistência.Em comparação com as máquinas tradicionais de soldagem por ponto AC, emprega tecnologia de inversor de CC ou de frequência média, oferecendo vantagens como velocidade de resposta rápida, alta utilização de energia e soldagem estável e precisa.Reduz eficazmente a deformação da peça de trabalho e garante uma qualidade de soldagem consistente.

Componentes essenciais e princípio de funcionamento da armadura Máquina de soldagem por pontos de corrente contínua normalmente consiste nos seguintes componentes essenciais: Sistema de alimentação: Este é o coração do equipamento.Compreende geralmente um retificadorA sua função é converter a potência AC de entrada numa corrente de soldagem DC estável e controlada.Responsável pela fixação e monitorização dos parâmetros de solda (como a correnteOs equipamentos modernos possuem tipicamente múltiplos modos de controlo, incluindo corrente constante,tensão constante* Actuador de soldadura: Inclui grampos, eletrodos, etc., utilizados para segurar a peça e aplicar pressão de soldadura.O equipamento automatizado também integra um sistema de ligação de múltiplos eixos e uma estrutura de fixação rotativa para se adaptar às necessidades de solda de rotores de diferentes especificaçõesO fluxo de trabalho do equipamento implica tipicamente a colocação da peça de trabalho do rotor a ser soldada na posição designada e o equipamento completa automaticamente todo o processo de fixação.posicionamento, rotação, solda e descarga.
