Detalhes do produto:
Condições de Pagamento e Envio:
|
Condição: | Novos | Certificado: | Principais partes CE |
---|---|---|---|
Estação de funcionamento: | Uma estação | Cor da máquina: | Branco ou de acordo com as exigências do cliente |
Linha central três: | Servo do eixo X, Y, Z | Rodabilidade do comutador giratório: | ≤0.005mm |
Código do SH: | 84581100 | ||
Realçar: | Máquina de torno de rotor,Torno mecânico |

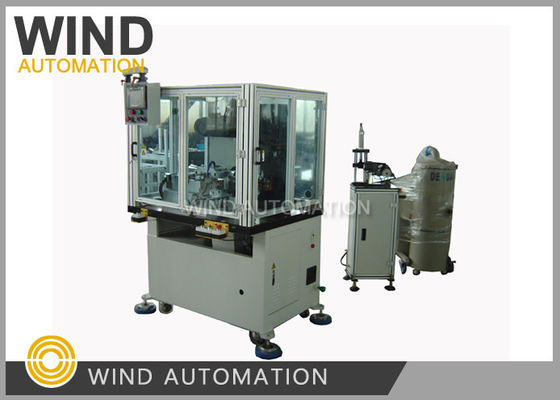

Motor de corrente contínua Armatura Comutador de corte duplo Máquina de torneamento de superfície WIND-3A-PL
Aplicação:
Comutador, misturador, limpador de vácuo, ferramenta eléctrica, armadura de automóvel
Girar e moer a superfície do comutador para deixá-lo polir e brilhar, comutador girando e burr
Remover pode ajudar o comutador a funcionar bem com a escova de carbono.
Quantos eixos tem uma máquina de tornear?
|
Turnos de três eixos com três servos |
A menor armadura manuseada |
Laminado OD 22,7 mm ((0,89 polegadas), diâmetro do eixo 3,0 mm
Comutador OD 7,0 mm
|
Peças de corte de torno |
Opções de uma ou duas peças (em diferentes direcções de rotação)
|
Vantagens:
1.Precisa com controlo do servo-dispositivo de três eixos
2. Dois tipos de cortadores podem definir diferentes direcções de rotação ao mesmo tempo para
Alta exigência de rotação da superfície do comutador
3. adquirir melhor redondeza do comutador e brilhante superfície que
pode funcionar bem com escova de carbono para reduzir faíscas e ruído
Especificações:
Distância entre os dois eixos:
(depende do material do comutador do utilizador, da qualidade do eixo da armadura e do rolamento) Qualidade da posição)
Resistência à corrosão: ≤Ra 0,4Depende da qualidade da armadura do cliente)
Armadura OD: Ф20~Ф82mm
Comprimento do eixo: 32~250 mm
OD do eixo: Ф3~Ф16mm
Comutador OD: Ф8~Ф40mm
Volume máximo de corte: primeiro corte através de corte Max 0,15 mmno sentido do diâmetro do comutador)
Intervalo de regulação da velocidade: 0~60Hz
Velocidade de alimentação do cortador de direção Z: ajustável na tela sensível ao toque, ajustável sem passo
Velocidade de retorno do cortador da direção Z: definida no programa
Velocidade de alimentação do cortador na direção X: ajustável no ecrã táctil, ajustável sem passo
Velocidade de retorno do cortador de direção X: definida no programa
comprimento de corte na direção Z: ajustável no ecrã táctil,
Max. pode definir 4 vezes diferentes comprimentos de corte ((Max 30mm)
Direção Z de deslocamento: Max 50 mm
Eficiência de produção: ciclo completo≤12sec/pc ((duas vezes de corte)
Pressão do ar: 4~6 kg/cm2
Instalação: Diário em forma de V de diamante
Potência total: 2,2 kW
Potência da máquina: 50/60Hz AC230V±10%Fase única)
Potência da máquina de remoção de furo: 50/60Hz AC230V±10%Fase única)
Potência do aspirador: 50/60Hz AC380V±10%três fases)
Peso: cerca de 1.100Kg
Dimensões da máquina: 1.100 mm x 1100 mm x 1.830 mm3
Máquina de torneamento de superfícies:
Giração da área da pista de escova do comutador é realizado através do uso de uma ferramenta de ponta de diamante
montado num slide de uma máquina de precisão acionado por um servomotor da famosa marca japonesa Mitubishi AC,
Girar e moer a superfície do comutador para deixá-lo polido e brilhante.
