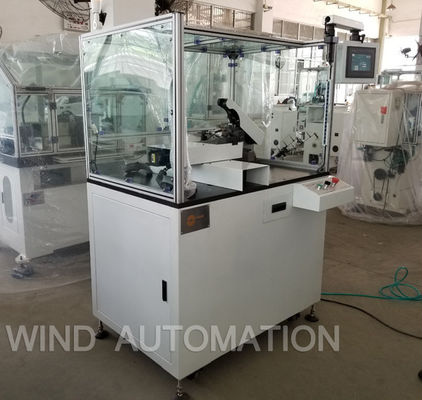

Máquina de torneamento de tornos OD WIND-CT-TH3B

Rotor com eixo de injecção, eixo de oscilação e eixo de escape

Aplicação da máquina de usinagem de torneamento de superfície:

A máquina de torneamento torno WIND-CT-TH3B é projetado para girar a superfície do comutador plano

Rotor OD e anel de deslizamento

Vantagens competitivas da superfície do torno da máquina de torneamento:

1.Precisos com dois eixos de controlo do servo-dispositivo Delta

(A Delta tem um rápido e bom serviço pós-venda se tiver alguma pergunta)

  O servo-dispositivo de dois eixos que trabalha com barra de parafuso permite o controlo absoluto da posição,

para obter o OD do rotor virado com precisão com tolerância inferior a 0 mm até -0,03 mm~-0,05 mm,

2. Delta PLC

3- Inversor delta.

4. cilindro de ataque aéreo

5- Diamante V e cortador de diamantes

  a.Comparando com a ferramenta de torneamento CNC de liga (carbide),Ferramenta de torneamento de diamantes éO que a maioria dos chineses

fabricantes de motores estão usando como ferramenta de diamante pode alcançar brilho e micro acabamento

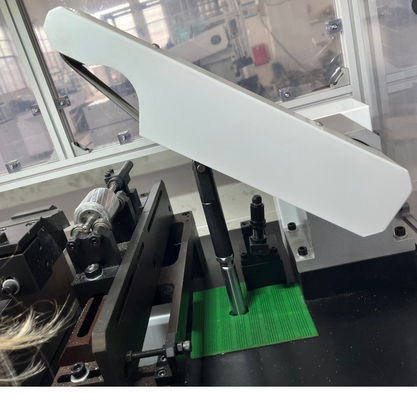

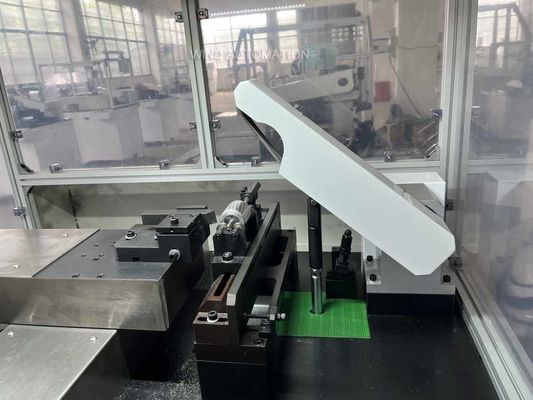

b.O dispositivo de retenção da máquina WIND-CT-TH3B para segurar o seu rotor OD têm dois rolamentos de esferas laterais

Dispositivo que impede o desgaste do eixo

c.Para girar o rotor de alumínio OD, ele com correia de imprensa e rolamento de bola para garantir a concentricidade

e evitar a abrasão do eixo,

6Um cliente alemão que usou máquinas de torneamento de 1a geração durante mais de 14 anos na Alemanha e na Áustria

e ainda compram cortador de diamantes de nós

Especificação da máquina de torno:

1. redondeza < 0,003 mm

2. rugosidade da superfície

3. Armadura OD 20~80 mm

4. comprimento do eixo:32 ~ 250mm (Se mais precisam customizado)

5Diâmetro do eixo: 2~18mm (pode ser feito sob medida)

6- Comutador OD: 4,3 ~ 60 mm

7. OD de empilhadeira: 20~90 mm

8- Tamanho de corte:Corte bruto Max0,20 mm

9. RPM modulado: 0~60Hz

10- Unidade de corte: 1mm~0.5mm e velocidade ajustável

11- comprimento de corte:max 50 mm

12. Tempos de corte: o eixo X pode ser ajustado até 4 vezes, o eixo Z 4 vezes pode ser ajustado até 4 vezes

13Fonte de ar: 5 a 7 MPa

14Fonte de alimentação 220 V 50/60 Hz

15Potência da máquina: 2 kW
