Detalhes do produto:
Condições de Pagamento e Envio:
|
Polos de estator do motor do eixo: | 12 pol 24 pol 36 pol | Produto de enrolamento: | 7 minutos para dois estadores (duas estações de trabalho) |
---|---|---|---|
Estação de funcionamento: | Opção de estação única ou dupla | Tipo da automatização: | 90% de aprovação |
Fator máximo de enchimento das ranhuras: | Para o enrolamento do motor do hub, 68% taxa de preenchimento de slots é a mais alta | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |

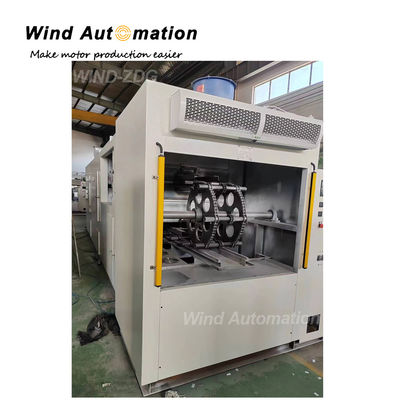

Máquina de enrolar veículos eléctricos para triciclos eléctricos sem escovas para 36 Slots 48 Slots 54 Slots Hub Motores
Bicicleta dupla-estação E-bike PMDC enrolamento motor de roda motor sem escovas motor estator enrolador muti bobinas máquina de enrolamento
Enrolar os 15 fios paralelos até 0,51 mm, com 6,8,10,12,14,15 fios paralelos para motores de tensão diferente, tais como 24,36,48,62V
Para 36Slots 48Slots 54Slots Hub Motors
Este tipo de máquina de enrolar agulhas é usado para enrolar bobinas para estator de ranhuras abertas, estator linear, especialmente estator com ranhuras estreitas, mas alta taxa de preenchimento de ranhuras.2 estações de trabalho ou 3 estações melhora muito a eficiência da máquina e o ciclo de produção.
(1) Especificação
Estação de trabalho | 2 |
Dose excedentária do estator | 400 mm no máximo |
Comprimento da pilha | Máximo 100 mm |
Peso do estator | 3 kg no máximo |
Faixa de fio | 0.1-0.8 mm |
Velocidade de enrolamento | 600 rpm |
Potência | 8 kW |
Fonte de ar | 00,4 a 0,7 MPa |
Fornecimento de energia | AC 380±10, 50/60HZ |
Dimensão | 1100 x 800 x 2000 mm |
Peso | 900 kg |
(2) Aplicação
É adequado para vários tipos de estator de fenda aberta com alta taxa de preenchimento de fenda.
(3) Características
Interface do operador amigável
2 estações de trabalho para enrolar sincronizado
Alta eficiência e produção
Controle de servo-acionamento preciso da alimentação do fio
Nível de qualidade elevado do processo de enrolamento
Velocidade sem carga até 600 r/min
Fornecer um serviço personalizado
(4) Aplicação
Bicicleta elétrica, triciclo elétrico, motor de rodas PMDC, motor hub,
motor de rodas,motos elétricas,motor outrunner com fios ramificados
(4) Vantagens
Revestimento automático do estator |
Enrolamento, indexação, enrolamento de fios paralelos com eficiência
|
Arranjos de arame muti |
Dispositivo de enrolamento com quadro de tensão pode garantir fios paralelos
Enrolamento evitar a torção
|
Projetos especiais Ferramentas |
Ferramentas precisas garantem a qualidade do enrolamento e podem ser alteradas
fácil para os tipos de estatores
|
Máximo fio manuseado |
0.51mm (AWG24)
|
(5) Dados técnicos do estator
Stator OD:40-265mm
Comprimento do núcleo: 6-75 mm
Número de vagas: no máximo 63
Número máximo de fios enrolados de uma só vez: 15 peças (normalmente 6,8,10,12,14,15 fios de grupo)
Tempo de ciclo para o enrolamento do estator: 54 ranhuras, 11 fios para enrolamento único, incluindo carga/descarga,
Demora 7 minutos para 2 peças de estator Cerca de 130pcs / turno (8 horas)
(6) Dados principais
PLC: DELTA
Servomotor de enrolamento: MITSUBISHI
Servomotor de indexação: MITSUBISHI
Servomotor de montagem de fios: MITSUBISHI
HMI: DELTA
Botões: Schneider
Pergunta e Resposta:
1- Como é que a máquina de enrolar as rodas de motor faz a indexação: manualmente ou automaticamente?
Indicação automática por servomotor Mitsubishi
2Como é fixado o estator do motor da E-bike durante o processo de enrolamento?
Por dispositivo pneumático
3Qual é a gama de diâmetros de fio de cobre que a sua máquina pode operar (mínimo e máximo)?
O que o muti bobinas máquina de enrolar tinha feito é 0,51 mm com 6,8,10,12,14,15 fios paralelos
4Qual é o intervalo de comprimentos de empilhamento que a máquina de enrolar pode operar?
Estator comprimento de empilhamento de 6 a 75 mm
5É possível pressionar e compactar o fio de cobre durante ou após o enrolamento?
As cabeças de enrolamento sobem no máximo 15 mm de ambos os lados da pilha.
A máquina de enrolamento do motor Hub máquina WIND-HMW apenas enrolamento, sem função para pressionar e compactar,
e à medida que a máquina se enrola compactamente, as cabeças de enrolamento sobem no máximo 15 mm de ambos os lados da
A pilha pode ser assegurada.
6A máquina tem alguma limitação na dimensão da largura da ranhura aberta?
Sim, 2mm é absolutamente OK para vento em nossa máquina WIND-HWM
7Quantas amostras precisaria para ajustar a máquina de enrolar nas suas instalações?
Cerca de 4 a 5 amostras de estator.
8Qual é a altura da máquina sobre a área de trabalho do operador?
Altura 750 mm
9Já fabricou alguma máquina para um estator semelhante?
Sim, nós tivemos fornecido 12pcs máquina de enrolar trabalhando nesteFabricante de motores de bicicletas eléctricas
10Como é o processo de configuração para alterar o número de voltas por bobina?
Por favor, defina o parâmetro número de voltas na tela sensível ao toque
11Como é fixado o estator à máquina durante o processo de enrolamento?
É possível ter diferentes comprimentos e diferentes formas do eixo da roda do motor
O estator é fixado na máquina por um dispositivo penumático durante o enrolamento,
Se a forma do motor for diferente, as ferramentas podem ser trocadas em 1 hora
Se apenas diferentes comprimentos de pilha, ajuste mecânico é fácil
