Máquina de enrolamento do motor de fã do teto do enrolamento da agulha para estatores dos protótipos da produção

China Máquina de enrolamento do motor de fã do teto do enrolamento da agulha para estatores dos protótipos da produção fornecedor

Imagem Grande :  Máquina de enrolamento do motor de fã do teto do enrolamento da agulha para estatores dos protótipos da produção

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Certificação: Major Parts CE
Número do modelo: WIND-1-TSM

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: Negotiable
Tempo de entrega: 45 dias úteis
Termos de pagamento: T/T.
Contact Now
Descrição de produto detalhada
Aplicação: Motor de piso, estator sem escova de Muti Polos do motor da C.C., motor de fã Estator dos protótipos: Uso do laboratório da corrida do piloto para a produção de protótipos dos estatores.
Estação de funcionamento: única estação Velocidade de enrolamento: 300RPM a 500RPM que concorda o calibre de fio
De tipo automático: Auto enrolamento, auto índice Cor da máquina: Branco ou pela exigência de cliente
Muti Polos: 6poles, 8poles, 9poles, 10poles, 12poles, 14poles, 18poles Após vendas: Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria

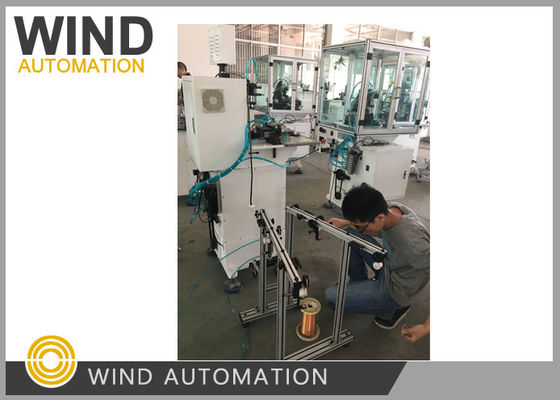

Máquina de enrolamento da agulha usada no laboratório para protótipos da produção dos estatores WIND-1-TSM







Aplicação:



WIND-1-TSM é uma máquina de enrolamento interna básica da agulha do estator a ser usada no laboratório para a produção de



protótipos dos estatores que cobrem 6poles, 8poles, 9poles, 10poles, 12poles, 14poles, 18poles, como



Motor de piso, estator sem escova de Muti Polos do motor da C.C.







 Vantagens competitivas:



 1. fácil mudar o trabalho feito com ferramentas para tipos do dispositivo dos estatores, o básico e o esperto para a agulha que enrola um entalhe por uma



 2. Pode segurar estatores grandes e pequenos do mutipole BLDC com tamanho opending mínimo 1mm do entalhe



 3. Para o estator que inding faça à máquina o tipo WIND-1-TSM,



     o estator com 6poles, 8poles e 9 polos pode usar a mesma máquina de enrolamento mudando o trabalho feito com ferramentas,



     o estator com 10poles, 12poles, 14 polos pode usar a mesma máquina de enrolamento mudando o trabalho feito com ferramentas



 4. Muito apropriado para os fabricantes do motor de BLDC que podem investir para produtos da quantidade pequena







Especificação de Techanical da dobadoura da agulha:



Diâmetro de fio: 0.08~1.20mm



Voltas No.0-99999



Identificação do estator: altura de pilha de 9~65mm: 7-115mm



Tamanho mínimo do entalhe do estator:  1mm



Tamanho de Mínimo Agulha Bocal: 3*0.35*8.5mm



Opção da operação: piso/automóvel



Polos do estator: 6 polos, 8 polos, 9poles, 10poles, 12 polos, 14pole, 18poles (personalizado)



Pressão de ar: poder 0.5~0.7MPa: 1KW, AC220V 50/60Hz



Peso: sobre a dimensão 350kgs: 1600 (L) x900 (W) x1450 (H) milímetro



Produtividade: Pela abertura do estator do entalhe 1mm, sugira a velocidade abaixo de 350RPM







Pergunta e resposta:





1. Que tipo de enrolamento da agulha do estator devemos nós selecionar para nosso estator?



    A máquina WIND-1-TSM é amplamente utilizada para 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos e



    18 polos



    O motor deslizante e BLDC viajam de automóvel com fase monofásica ou trifásico



    Faça à máquina o enrolamento, o índice e o corte automaticamente sem pôr para o estator não alto de enchimento da taxa do entalhe



   A máquina de enrolamento WIND-1-TSM com enrolamento do balanço não arrraying do ângulo do deviceand do índice automático



    o dispositivo da came é muito apropriado para enrolar o fio grande e pequeno, o levantamento ou estatores leves do motor de BLDC




2. Como é o treinamento para operar o estator máquina de enrolamento?


    Para a máquina que tranining, geralmente você envia um pessoa do coordenador a nossa planta para inspecionar antes da entrega,



    WIND-1-TSM não é uma máquina complicada, se seu coordenador tem a experiência então que você não precisa

    vindo e nós podemos tomar alguns vidoes para que você opere-se




3. É a máquina de você é ligada e posta na operação?



    Sim, a máquina é comutada sobre do lado da máquina para o poder na máquina e



    Comece, botão da emergência, swith do automóvel/etapa operar a máquina





4. Eu não enrolei o estator. Por que você precisa para o estator sem fôlego?


   O estator sem fôlego pode mostrar a automatização do vento de Shanghai

   o diagrama do enrolamento que incluem a maneira do enrolamento, fio da ponte, fio terminal

   Se você não enrolou o estator, forneça por favor o desenho do enrolamento







Abaixo das amostras e do desenho são precisados para a fabricação e a comissão da máquina:



1. Pilha 5pcs do estator sem enrolar com tampão da isolação ou papel do isolamento



2. Estator sem fôlego 1pc



3. Rolo do fio de cobre 1 bastante para enrolar os estatores 10pcs



4. Desenho da laminação do estator e desenho do enrolamento
