Bobinas elétricas de Muti da E-bicicleta do motor da máquina de enrolamento BLDC do motor da roda do motor do cubo da bicicleta

China Bobinas elétricas de Muti da E-bicicleta do motor da máquina de enrolamento BLDC do motor da roda do motor do cubo da bicicleta fornecedor

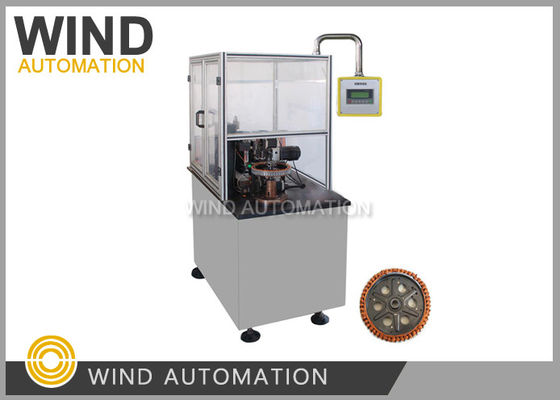

Imagem Grande :  Bobinas elétricas de Muti da E-bicicleta do motor da máquina de enrolamento BLDC do motor da roda do motor do cubo da bicicleta

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Certificação: CE for major parts
Número do modelo: WIND-HMW-1M

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: Caixa de madeira apropriada para o transporte do mar
Tempo de entrega: 45 dias úteis
Termos de pagamento: T/T.
Contact Now
Descrição de produto detalhada
Condição: Novo certificado: O cano principal parte o CE
Estação de funcionamento: única estação Aplicação do motor: No motor da roda
Tipo da automatização: Enrolamento totalmente automático, colocação em ordem, cortando Cor da máquina: Branco ou pela exigência de cliente
Após vendas: ngineers disponíveis para prestar serviços de manutenção no ultramar à maquinaria

Enrolamento de bobinas bonde WIND-HMW-1M de Muti da E-bicicleta da dobadoura BLDC do estator da roda do motor do cubo da bicicleta







Aplicação:



Bicicleta elétrica, motor do cubo, motor da roda, motor do outrunner, motor de BLDC







Vantagens:



1. O sistema servo de três linhas centrais, o enrolamento, índice, pondo é controlado pelo servo motor de Mitsubishi



2. Inseto que enrola rapidamente



3. Coberta exterior grande do estator fora do diâmetro 198mm do estator, 266mm



4. Servo motor do torque constante, tensão constante







Dados técnicos:



Entalhes do estator: Nenhuma exigência



Diâmetro exterior do estator: 198mm, 226mm, 262mm



Maneira do enrolamento:



Geralmente 198mm (7.8inch no motor da roda) OD é 51slots, enrolando a maneira 3-3-3-4-4

São Y trifásico - datilografe a conexão, onda de seno dois,

a espessura de papel da isolação é 0.18~0.20mm



Altura de pilha da armadura: 14-30mm



Diâmetro de fio: 0.3mm- 0.6mm



Número de fios: 1-13pcs



Pressão da fonte de ar: 0.4-0.7MPa



Tensão de fonte de alimentação: 3 fases 380V±10% 50Hz



Poder: sobre 3KW







Configuração principal:





Sistema de controlo



PLC de Japão Mitsubish





Sistema servo



Sistema servo de Japão Mitsubish





Sistema da tensão



Servo motor do torque constante, tensão constante









Pergunta e resposta:



1. Como a máquina de enrolamento faz o índice: manualmente ou automaticamente?



    Automaticamente com dispositivo do servo de Mitubishi



2. Como o estator é fixado durante o processo do enrolamento?



    Carregue manualmente no estator ao eixo e à imprensa com a tampa



3. Que escala dos diâmetros do fio de cobre pode trabalhar sua máquina (mínimo e máximo)?



    0.3mm a 0.51mm



4. Qual é a escala de empilhar comprimentos a máquina de enrolamento pode trabalhar?



    Altura de pilha padrão 10mm~30mm do estator do motor do cubo da máquina de enrolamento do motor da roda,



    20mm~50mm (feito-à-medida)



5. O processo do enrolamento é automático ou manual?



    Automaticamente com dispositivo do servo de Mitubishi



6. É possível pressionar e comprimir o cobre do fio durante ou depois do enrolamento?



    Comprima o fio depois que enrolando o processo com uma máquina separada



7. Faz à máquina toda a limitação na dimensão da largura do entalhe aberto?



    Entalhe width>1.8mm de Mínimo Abertura, na largura aberta geralmente is2mm do entalhe do enrolamento do motor do cubo de China, 3mm



8.What está a altura da máquina na área de trabalho do operador?



    Altura 750mm da operação de máquina do enrolamento



9. Há a máquina algum sensor para verificar se a fiação está correta? (por exemplo sensor ao



    verifique se o fio é quebrado)?



    Faça à máquina a pausa e alarme-a se fio quebrado



10. Você tem as máquinas para fazer os testes o motor da roda após o enrolamento?



    Sim, máquina de testes separada



11. Como você pôs a peça sobre a máquina antes e depois do enrolamento?



    É um motor pesado da roda aproximadamente 15 quilogramas



    Nós não seguramos assim que o estator pesado, carga de Opearter/descarrega o staotr manualmente sob 5KGS



    Por exemplo, um peso do estator do motor da roda de 198mm OD em torno de 2KGS







Clique por favor abaixo da imagem para ver o vídeo



Bobinas elétricas de Muti da E-bicicleta do motor da máquina de enrolamento BLDC do motor da roda do motor do cubo da bicicleta
