Máquina de corte do laser da fibra dos protótipos 500W do motor bonde antes de empilhar

China Máquina de corte do laser da fibra dos protótipos 500W do motor bonde antes de empilhar fornecedor

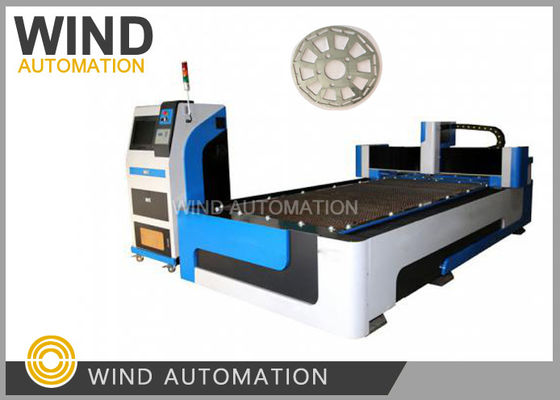

Imagem Grande :  Máquina de corte do laser da fibra dos protótipos 500W do motor bonde antes de empilhar

Detalhes do produto:

Lugar de origem: China
Marca: Wind Automation
Número do modelo: WIND-3015FL

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Contact Now
Descrição de produto detalhada
Material de corte: Aço carbono/de aço inoxidável nome: Máquina de Corte
Poder máximo do laser: 500W, 750W, 1000W, 2000W Comprimento de onda do laser: 1080nm
Pacote da máquina: 4300mm*2150mm*1700mm pode ser posto em um 20' GP Após vendas: Dois anos de garantia do laser

Máquina de corte do laser da fibra dos protótipos do motor bonde antes de empilhar

Para um motor bonde do projeto novo, os fabricantes precisam sempre de produzir diversos protótipos das partes para testar o desempenho e para verificar o parâmetro da função de motor para tomar um período de experiência.

Nesta situação, o laser do cnc da indústria para cortar de folhas do estator é muito apropriado para produzir os protótipos com toda a forma! Igualmente a espessura da folha da laminação está abaixo de 0.5mm, assim que não exige muito no investimento uma máquina de corte do laser para protótipos do motor.



A máquina de corte do laser da fibra é apropriada para o corte de placas de metal, material de aço da elevada precisãoe o braço mecânico pode ser usado para o corte tridimensional.
Comparado com a máquina de corte ordinária do laser de dióxido de carbono do CO2, salvar o espaço e o consumo do gás,
tem a taxa de conversão fotoelétrica alta, é um produto novo da economia de energia e da proteção ambiental, e é igualmente um dos produtos principais da tecnologia do mundo.

Máquina de corte do laser da fibra dos protótipos 500W do motor bonde antes de empilhar
Vantagens de máquinas de corte do laser da fibra sobre máquinas de corte do laser do CO2:
1) Qualidade excelente do feixe: ponto de focalização menor, linhas de corte mais finas, eficiência mais alta do trabalho e melhor qualidade de processamento;
2) Velocidade extremamente alta do corte: duas vezes a mesma máquina de corte do laser do CO2 do poder;
3) Estabilidade alta: usando o laser importado superior da fibra do mundo, o desempenho é estável, e a vida útil dos componentes-chave pode alcançar 100.000 horas;
4) Eficiência de conversão extremamente altamente eletro-ótica: A eficiência de conversão fotoelétrica da máquina de corte do laser da fibra é aproximadamente 30%, que é 3 vezes mais altamente do que a máquina de corte do laser do CO2, a economia de energia e a proteção ambiental;
5) Custo muito baixo do uso: o consumo de potência da máquina inteira é somente 20-30% da mesma máquina de corte do laser do CO2;
6) Custo de manutenção muito baixo: nenhum gás de trabalho do laser; transmissão de fibra, nenhuma necessidade para lentes reflexivas; pode salvar muitos custos de manutenção;
7) Operação e manutenção conveniente do produto: transmissão de fibra ótica, nenhuma necessidade de ajustar o trajeto ótico;
8) Efeito de guiamento da luz flexível super: tamanho compacto, estrutura compacta e exigências de processamento flexíveis fáceis.

Adotando o laser da fibra do poder 500W com tecnologia avançada internacional, a máquina de corte do laser da fibra do CNC da precisão é um produto da alto-tecnologia que integra o corte do laser, a maquinaria da precisão e a tecnologia do controle numérico. É usada principalmente para materiais do metal tais como a placa de aço carbono, a placa de aço inoxidável, o corte de ligas de alumínio e a formação.

Caracterizado pela alta velocidade, pela elevada precisão, pela eficiência elevada, e pelo elevado desempenho. É a máquina de corte preferida para a indústria de processamento material do metal.



Material segurado pela máquina de corte:

Usado especialmente para cortar uma variedade de placas de metal médias e finas, a placa de aço carbono de alta qualidade do corte 0.5~10mm, placa de aço inoxidável de 0.5~4mm, placa da liga de alumínio do corte, galvanizou a placa, a placa eletrolítica, a liga do aço do silicone, a titanium, a folha galvanizada, o material etc. do metal.





Vantagens da máquina de corte do laser

1. O baixo custo, consumo da baixa potência, pode fundir o ar para cortar várias folhas de metal,

Custos de gastos de fabricação sobre 2.2USD~3.7USD/Hour

2. A velocidade e a eficiência altas do corte, podem cortar 30 medidores/minutos

3. Boa qualidade, deformação pequena, aparência lisa e aparência bonita segurada

4. O servo motor e o mecanismo de guiamento da transmissão asseguram a precisão alta do corte

5. Com software profissional, você pode projetar todos os tipos dos gráficos ou dos textos para o instante

operação processando, simples e conveniente processando, flexível.

6. Estabilidade alta, usando o laser importado superior da fibra do mundo, desempenho estável,

vida componente crítica de até 100.000 horas, laser livre de manutenção.

7. Custos de manutenção muito baixos, nenhum gás de trabalho do laser, transmissão de fibra,

nenhuma necessidade para lentes reflexivas, pode salvar muitos custos de manutenção.

8. O produto é fácil de operar e mantém, e a fibra ótica é transmitida

sem ajustar o trajeto ótico.





Dados técnicos

Artigo técnico Dados técnicos
Comprimento de onda do laser 1080nm
Poder máximo do laser 500W
Frequência do pulso 1~500Hz continuamente ajustável
Apontando o posicionamento A luz vermelha indica
Tabela de trabalho 3000mm*1500mm
Repetição da linha central de X/Y que posiciona a precisão ±0.05mm
Formato do gráfico do apoio DXF, etc. (software de Autou CAD, de Coreldraw)
Consumo de potência da máquina inteira ≤8KW
Fonte de alimentação 3 fase 380V, 50Hz, 60A
Dimensão (L×W×H) 5000mm×2350mm×1800mm
Peso 2800KG















Dados do corte

dados do corte 500W
Material Espessura Velocidade (m/min) Pressão (MPA) Gás Altura do corte
De aço inoxidável 0,5 >18 1 N2 0,6
1 8.4~12 >1,1 N2 0,6
2 1.8~2.4 >1,8 N2 0,6
3 0.84~1.2 >2,0 N3 0,6
Aço carbono 1 8.4~12 1 O2 1
2 3~4.2 0.6~0.8 O2 1
3 1.5~2.1 0.25~0.4 O2 1
4 1.2~1.5 0.15~0.2 O2 1
5 0.9~1.2 0.15~0.2 O2 1
6 0.72~0.96 0.1~0.2 O2 1



Tipo principal das peças da máquina de corte

Não Nome Especificação Q'ty Tipo
1 Laser laser 500W 1pc Ruike
2 Cabeça de corte Cabeça de corte do laser da fibra 1pc

Suíço Raytools



3





Corpo de máquina

Construção de aço de grande resistência do pórtico

(Processamento da máquina de trituração do pórtico da precisão)



1pc



Auto desenvolvido

4 Feixe da máquina 1pc Alumínio desenvolvido auto do espaço
5 Protetor de aço inoxidável da armadura 1pc Auto desenvolvido
6 Parte elétrica 1pc Schneider
7 Cremalheira helicoidal da precisão (X-linha central, Y-linha central) 2pcs Taiwan YYC
8 Guias lineares (X-axis*2, Y-axis*2, Z-axis*2) 3pcs Taiwan HIWIN
9 Servo motor (linha central de Y * 2, linha central de X, linha central de Z) 4pcs Yaskawa
10 Redutor da precisão (linha central de Y * 2, linha central de X) 3pcs Shimpo
11 Válvula proporcional 1pc SMC
12 Refrigeradores da precisão 1pc Lingke
13 Coleção material 1pc Auto desenvolvido
14 Circuito do gás 1pc Trajeto dobro de alta pressão do gás
15 Cabo de alta velocidade 3pcs Yanshan
16 Chassi industrial do controle 1pc Controle industrial de Taiwan
17 corrediça de levantamento da precisão da Z-linha central 1pc Auto desenvolvido
18 Bomba automática do óleo de lubrificação 1pc Taiwan Dongtai
19 Ventilador de fumo da poeira 1pc Zhiou
20 Condicionador de ar do armário 1pc Auto desenvolvido
21 fonte de alimentação regulada 1pc Leilang
23



Sistema do CNC

Sistema do CNC 1pc





Fscut

24 software do corte 1pc
25 Ajustador da altura da indutância da capacidade 1pc
26 Controlador handheld sem fio 1pc





Máquina de corte do laser da fibra dos protótipos 500W do motor bonde antes de empilhar
