Detalhes do produto:
Condições de Pagamento e Envio:
|
Condição: | Novos | Certificado: | Principais partes CE |
---|---|---|---|
Estação de funcionamento: | Única estação | Aplicação do motor: | Motor de rodas |
Tipo da automatização: | Para máquinas e aparelhos de construção civil | Cor da máquina: | Branco ou por cliente |
Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |

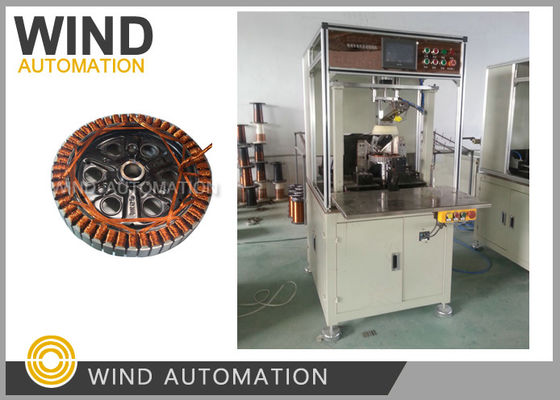

Como Enrolar Motoscooter de Bicicleta Elétrica Com Máquina de Enrolamento de Bobina de EstatorA partir de 1 de janeiro de 2015
Aplicação:
Scooter, bicicleta elétrica, motor hub, motor de roda, motor outrunner, motor BLDC Motor fora estator fios paralelos de enrolamento
Vantagens:
1A taxa de aprovação do enrolamento do motor do hub é de 98% a 99%, ou seja, na produção do motor do hub, apenas 1% ou 2% são autorizados a falhar.
2. auto-desenvolver tensor mecânico, uma tensão pode lidar com fios de servidor
3.O pessoal do operador deve estar familiarizado com a operação e com o comissionamento, ter bom senso da máquina,
Dados técnicos:
Dose excedentária do estator | 198mm, 207mm, 226mm, 254mm, 262mm | Conexão à tensão da E-Bike |
Espessura do estator | Min. 14mm Max. 35mm | |
Diâmetro do fio | 00,3 mm a 0,6 mm | SWG24, 0,56mm é comum |
Número de voltas | 4 a 8 voltas | Canais de enrolamento de estator acessórios para potência |
Número de vagas | Não especificado | Normalmente, entre 48 e 54 slots. |
Número de fios paralelos | De 13 a 16 fios | |
Tempo de ciclo | Cerca de 5 a 7 minutos por peça | |
Espessura do papel isolante | 00,18 mm a 0,20 mm | Também método de isolamento de revestimento em pó do estator |
Mudança ao longo do tempo | 20 min Max. incluindo hardware e software | |
Caminho sinuoso |
Conexão trifásica do tipo Y, Duas ondas senoidais |
Por exemplo:Para um motor de eixo de 198 mm OD ((7,8 polegadas no motor de roda), os slots do estator são 51 slots, forma de enrolamento 3-3-3-4-4 |
Pressão do ar | 0.4-0.7MPa | |
Fornecimento de energia | 3 fases 380 V, 50 Hz | |
Potência | cerca de 3 kW | |
Taxa de aprovação | 98% a 99% | Produção 100pcs, apenas 1pc ou 2pcs permitem não é bom |
Tempo de produção | 2 meses |
Configuração principal:
Sistema de controlo |
ChinaPLC
|
Sistema de servidão |
Japão MitsubishSistema de servo
|
Sistema de tensão |
Servomotor de binário constante, tensão constante
|
Clique na imagem abaixo para ver o vídeo
