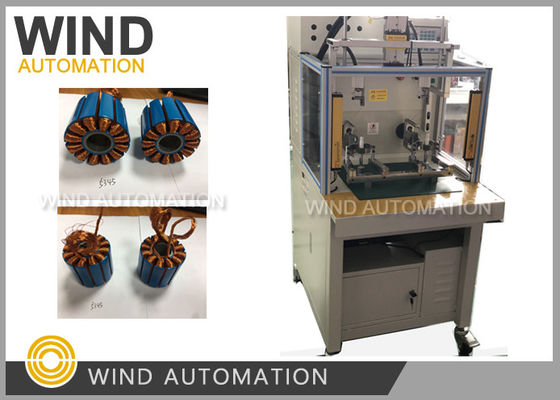

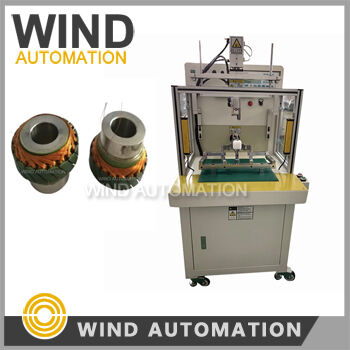

Bldc Pmac Stator Winding Machine 12 24 36 Fios dentários Fios de enrolamento
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo de motor: | 12 Dentes 24 Dentes 36 Dentes Externo Estator, Rotor, Armadura | Maneira de enrolamento: | LRK Enrolamento pode ser definido no controlador CNC CNC300 |
|---|---|---|---|
| Estação de funcionamento: | Estação simples ou duplo | Velocidade de enrolamento: | 300 RPM por calibre de fio |
| Fios simples ou filamentos multi: | Fios de fio único ou de fio muti | Estator OD: | 160 mm (6,30'") |
| Enrolamento do motor: | BLDC e PMAC Stators,Pump,RC modelo de avião motor stator,Avião, Drone, | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Realçar: | Máquina de enrolar folhas,máquina de enrolamento do motor |
||
Filamentos de arame elétrico de enrolamento de 12 dentes, 24 dentes, 36 dentes BLDC e PMACA partir de 1 de janeiro de 2015:
Aplicação da máquina de enrolamento do estator:
Máquina de enrolamento de flyer de estator outrunner de enrolamento de motores BLDC estadores como
BLDC e PMAC, Modelo estator, Ventilador estator, Ventilador de teto estator,
Motor de brinquedo, motor de roda de skate, estator de grande porte,
Stator de drone, avião, avião, helicóptero motor Outrunner Stator
Motores de aviões modelo RC
Pergunta e resposta do Flyer Winder:
1Quanto espaço precisa o volante entre os dentes e entre dois adjacentes,
Dentes completamente feridos?
A máquina de enrolar folheto precisa de 2,8 mm entre os dentes para 27 fios de fios, tamanho 0,28 mm,
Então 4 mm largura de fenda é suficiente
2.We precisam de informações sobre as dimensões mínimas e máximas dos estatores,
Como a ferramenta deve ser alterada/fabricada para cada tipo de estator
Como você pode ter tipos de estatores, o enrolador de estação única WIND-HMW-205S será adequado,
As dimensões mínimas e máximas para os estadores OD são:12 mm (0,48'), 12 ranhuras,
e 160 mm ((6,30'),
3.O nosso objectivo é enrolar estatores que são provavelmente entre (diâmetro) 80 mm e 350 mm,
altura da pilha 15...100 mm
O WIND-HMW-205S foi concebido para fabricar pequenos estatores com uma D.O. inferior a 160 mm,
Não é adequado para enrolar estadores maiores,
Como um carro não pode funcionar como um camião,
Outro tipo de máquina WIND-HMW-1M é para enrolar o motor da roda da E-bike,
que o enrolador é projetado para motor de roda grande de bicicletas elétricas,
Modelos Voadores Máquina de Enrolamento de Estator Vantagens:
| Tipo de enrolamento |
CNC Flyer enrolar mais rápido do que enrolar agulha
|
| Máquina inteligente fácil de trocar ferramentas |
Uma máquina que faz esquemas de enrolamento personalizados com os quais você pode testar diferentes valores de kv em seus protótipos e baixos volumes de produção. Uma máquina de enrolar como a WIND-HMW-205D poderia poupar muito tempo ao encomendar um esquema de enrolamento personalizado a um fabricante. |
| Tamanho do estator dos motores Outrunner |
De 2 slots para 24slots, outros slots são feitos sob medida, o menor diâmetro externo estator máquina de enrolamento pode vento é 12mm (0,48 '), 12slots, mostrado na foto abaixo estator ferida
|
| Com um fio único ou com vários fios |
Estadores de enrolamento com um fio ou fios paralelos
|
| Cabos muti manipulados |
30 fios com 15 tensores
|
Motor sem escovas Outrunner máquina de enrolar estator flyer Parâmetro:
Diâmetro do fio: 0,10 ~ 0,60 mm (AWG18 ~ AWG23)
Opção de operação: Automático
Arredondamento automático, indexação automática, arranjo automático de arredondamento, fixação e corte automáticos
- Não, não. : 2 a 24 slots (outras slots sob medida)
Deslocamento do fio: 60 mm
Fornecimento de energia: AC220V 50/60Hz
Peso: cerca de 350 kg
Dimensões: 1260 ((L) x 650 ((W) x 1150 ((H) mm
Controlador: CNC300
O propósito destes enrolamentos é criar um campo magnético quando uma corrente passa através deles
Existem vários tipos diferentes de máquinas de enrolar, desde máquinas de alimentação manuais simples até máquinas de enrolar complexas
máquinas de controlo numérico por computador (CNC).
Muitas indústrias usam estes dispositivos,
Incluindo a electrónica, estator, rotor e armadura da produção de motores e das indústrias de fios.
São necessárias as amostras e desenhos a seguir indicados para a fabricação e colocação em serviço da máquina:
1Estaca de estator 5pcs sem enrolamento
2Estator de ferida 1pc
3Um cabo de cobre é suficiente para enrolar 10 estadores.
4Desenho de laminação do estator e desenho de enrolamento
Por favor, clique no link abaixo para ver o vídeo de fios fios estator enrolador
