Detalhes do produto:
Condições de Pagamento e Envio:
|
Aplicação de fios planos: | Máquina de dobra de fios Aéreo de aeronave | Estação de funcionamento: | Máquina combinada para formar fios |
---|---|---|---|
Tamanho do fio manipulado: | Condutor de arame plano de arranque inferior a 3 mm*8 mm | Processo de formação de alfinetes: | Alimentação, alinhamento reto, corte e perfuramento, descarga |
Tempo de ciclo: | Acorrentes de comprimento de 5 a 8 cm por peça | Código do SH: | 84798110 |
Motor de tração de energia nova de arame plano: | 1 kW a 150 kW | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
Realçar: | Enrolamento sem escova do motor,máquina de enrolamento do motor |

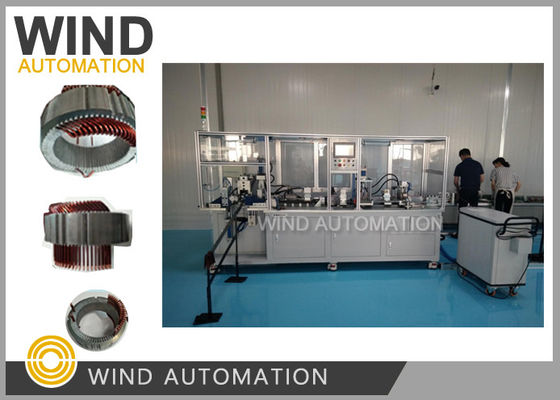

Aeronaves Areo Flat Wire Hairpin Forming Shape O condutor do gerador WIND-AWF-F
(a)Aplicação:
Automóvel elétrico, Indústria de automóveis, Aviões, Nova Energia Motor de condução de automóveis, Caminhão
Na utilização de veículos elétricos para fabricantes de automóveis.
(2)Vantagens:
Tempo de ciclo do motor de nova energia Hairpin |
Cerca de 4 a 5 segundos por raiz (Longo do fio 300mm)
|
Duração de alimentação |
De potência não superior a 1000 W
|
Processo de formação de alfinetes |
Retirar o fio plano, remover o esmalte plano, esmalte lateral
remover, aspirador automático, alimentação por servo, detecção,
Corte e moldagem
|
(3)Parâmetro:
Tensão de alimentação: 3Φ-380V±10% 50H
Pressão da fonte de ar: 0,5 a 0,7 MPa
Duração de remoção do verniz: 0~50 mm
Comprimento de alimentação do fio: 150~400 mm
Tempo de ciclo: de 6 a 8 segundos para um comprimento de 300 mm
Tamanho do fio manipulado: 3*8mm
(4)Configuração:
1Mitsubishi PLC, tela sensível ao toque de 10 polegadas.
2- Taiwan HIWIN guia linear e módulo, linha de motor Delta servo.
3Taiwan Nicholas redução planetária de precisão.
4Taiwan AIRTAC peças pneumáticas e válvulas solenoides.
5Componentes da Schneider Electric, alimentação da Mingwei.
6- Solução de soldagem, spray de superfície, cor: cinza.
7Toda a parte do quadro de alumínio, indicador de sinal tricolor.
8. A parte do molde do molde de aço tratamento de apagamento a vácuo.
9. Para pintar parte do uso do método de perfuração hidráulica, perfuração parte do dispositivo de ajuste de posição
Parafuso de regulação, vácuo automático.
10. Cortar parte do uso de cilindro de perfurar.
11. Dobrar parte em forma de U do uso de perfurar cilindro.
12. 150L sistema hidráulico definido.
13. Set de aspirador automático de 3KW.
14Um conjunto de máquinas de descarga automática.
Clique na imagem abaixo para ver o vídeo
