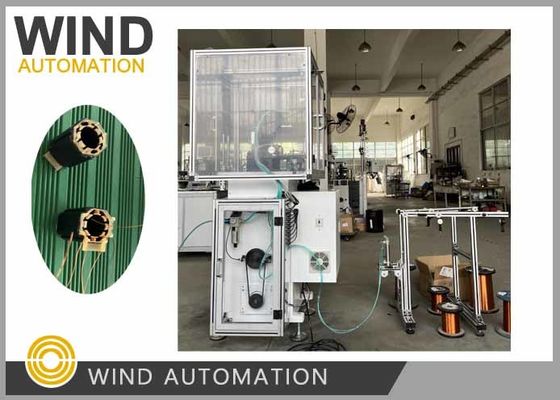

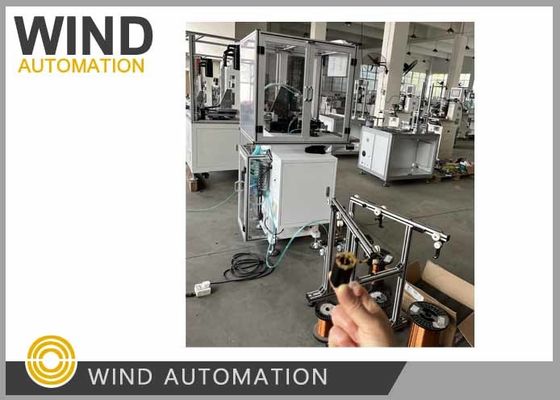

Oito máquina de enrolamento do estator do motor de piso de Polos BLDC com duas agulhas

China Oito máquina de enrolamento do estator do motor de piso de Polos BLDC com duas agulhas fornecedor
Oito máquina de enrolamento do estator do motor de piso de Polos BLDC com duas agulhas fornecedor Oito máquina de enrolamento do estator do motor de piso de Polos BLDC com duas agulhas fornecedor

Imagem Grande :  Oito máquina de enrolamento do estator do motor de piso de Polos BLDC com duas agulhas

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Certificação: CE
Número do modelo: WIND-1B-TSM

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: Negotiable
Termos de pagamento: T/T.
Contact Now
Descrição de produto detalhada
Condição: Novo agulha não.: Vento 2poles de duas agulhas pelo tempo
Estação de funcionamento: A única estação 8poles pode ser 4times enrolado Velocidade de enrolamento: 300RPM a 500RPM que concorda o calibre de fio
De tipo automático: TOTALMENTE AUTOMÁTICO Cor da máquina: Branco ou pela exigência de cliente
Após vendas: Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria

Oito máquina de enrolamento do estator do motor de piso de Polos BLDC
Dois entalhes do vento das agulhas que enrolam ao mesmo tempo WIND-1B-TSM





Aplicação:


A máquina de enrolamento WIND-1B-TSM da agulha do motor deslizante pode enrolar 2 entalhes uma vez,


cobrindo 6 polos, 8 polos, 9 polos, 10 polos, 12 polos, 14 polos, 18 polos





Vantagens:


Rápido e flexível, enrolamento da agulha do estator do motor de piso com os 2 entalhes que enrolam cada vez


Um enrolamento de 2 bocais trabalha como dois uma dobadoura e um estábulo do estator da estação BLDC do que a máquina da dobadoura de 2 estações







Parâmetro:


Diâmetro de fio: 0.08~0.8mm


Identificação do estator: 15mm~65mm


Altura de pilha: 7-100mm


Voltas No.0-9999


Opção da operação: piso/automóvel


Polos do estator: 6 polos, 8 polos, 9poles, 10poles, 12 polos, 14pole, 18poles (feito-à-medida)


Pressão de ar: 0.5~0.7MPa


Poder: 1KW, fase monofásica, AC220V 50/60Hz


Peso: sobre a dimensão 450kgs: 1600 (L) x1000 (W) x1500 (H) milímetro





Configuração:


PLC de Mitsubishi


Ser humano encaixado - tela táctil da relação da máquina


Motor deslizante do poder superior


Cilindro de Airtac








Tipo das características da máquina de enrolamento do estator - 1:
Os PLZ, indicam o modelo №__WIND-1B-TSM______





Confirmação: sim/não.
Se NENHUM, os PLZ indicam seu parâmetro



1 Diâmetro do tubo do estator 70 milímetros SIM
2 Largura do tubo do estator 15 milímetros SIM
3 Número de axies 4 mínimos NÃO
4 A linha coordena a tolerância ±0,01 milímetro SIM
5 Tolerância coordenada angular minuto ±0,5 angular SIM
6 Passo do eixo mínimo 100 milímetros SIM
7 Velocidade de enrolamento prm de 10 – 60 ventos SIM, 350~400RPM
8 Diâmetro exterior máximo do estator 63 milímetros SIM
9 Diâmetro interno do estator nenhuns limites >15mm
10 Comprimento máximo do estator com as partes dianteiras um mínimo de 80 milímetros SIM
11 Comprimento mínimo do estator com as partes dianteiras 15 milímetros SIM
12 Entalhes do estator nenhuns limites NÃO, 6,8,9,10,12,14,18slots
13 Largura de entalhe mínima 0,8 milímetros SIM
14 Diâmetro de fio de trabalho 0.063 – 0.315 milímetros (gêmeo) SIM
15 Número de eixos 2 Não, 2 bocais, 1 eixo
16 Número de tensores 2 SIM
17 Modo de controle Portátil com software NÃO, PLC e HMI
18 Fonte de alimentação 3~380 V (±15%), 50 hertz, 2 quilowatts NÃO, 1~220V, 50Hz, 1.5KW







Pergunta e resposta:




1. Que tipo de enrolamento da agulha do estator devemos nós selecionar para nosso estator?


    A máquina de enrolamento WIND-1B-TSM da agulha do estator é muito apropriada para enrolar o motor deslizante com



    8 polos



    Faça à máquina o enrolamento, o índice e o corte automaticamente sem pôr para o estator não alto de enchimento da taxa do entalhe

    A máquina de enrolamento WIND-1B-TSM com enrolamento do dispositivo não arrraying e do ângulo do índice automático



    o dispositivo da came de balanço é muito apropriado para enrolar o fio grande e pequeno, o levantamento ou estatores leves do motor de BLDC




2. Como é o treinamento para operar o estator máquina de enrolamento?



    Para a máquina que tranining, geralmente você envia um pessoa do coordenador a nossa planta para inspecionar antes da entrega,



    WIND-1B-TSM não é uma máquina complicada, se seu coordenador tem a experiência então que você não precisa

    vindo e nós podemos tomar alguns vidoes para que você opere-se




3. É a máquina de você é ligada e posta na operação?


    Sim, a máquina é comutada sobre do lado da máquina para o poder na máquina e


    Comece, botão da emergência, swith do automóvel/etapa operar a máquina



4. Eu não enrolei o estator. Por que você precisa para o estator sem fôlego?



   O estator sem fôlego pode mostrar a automatização do vento de Shanghai

   o diagrama do enrolamento que incluem a maneira do enrolamento, fio da ponte, o fio terminal,

   Se você não enrolou o estator, forneça por favor o desenho do enrolamento






Abaixo das amostras e do desenho são precisados para a fabricação e a comissão da máquina:


1. Pilha 5pcs do estator sem enrolar com tampão da isolação ou papel do isolamento


2. Estator sem fôlego 1pc


3. Rolo do fio de cobre 1 bastante para enrolar os estatores 10pcs



4. Desenho da laminação do estator e desenho do enrolamento





Os motores deslizantes dividem uma rotação completa do rotor em um número de “etapas ingualmente feitas sob medida,” oferecendo a capacidade



para posicionar rapidamente uma carga e guardá-la em alguma destas etapas. Igualmente sabido como os motores ou o piso de etapa



os motores, estes motores sem escova da C.C. oferecem rapidamente, posicionamento preciso e torque guardando excepcional.



A tecnologia do piso permite o uso de um controlador do aberto-laço – simplificar o projeto de máquina e



abaixando o custo total comparado a um sistema do servo motor, é de capacidade elevada, sem escova, manutenção



os motores deslizantes livres fornecem o controle de movimento preciso, extremamente eficaz na redução de custos.

Você produz o motor deslizante, fonte que da automatização do vento a fabricação do motor faz à máquina.
