Estação automática do dobro do painel de testes do equipamento de testes da armadura do acionador de partida

China Estação automática do dobro do painel de testes do equipamento de testes da armadura do acionador de partida fornecedor
Estação automática do dobro do painel de testes do equipamento de testes da armadura do acionador de partida fornecedor Estação automática do dobro do painel de testes do equipamento de testes da armadura do acionador de partida fornecedor

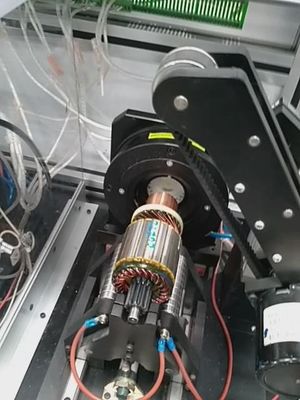

Imagem Grande :  Estação automática do dobro do painel de testes do equipamento de testes da armadura do acionador de partida

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Número do modelo: WIND-ATS-02

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: Palete de madeira
Tempo de entrega: 35 dias úteis
Termos de pagamento: T/T.
Contact Now
Descrição de produto detalhada
Teste o artigo: Resistência da C.C., resistência do isolamento, impulso, Hipot Tipo da armadura: Ligando a armadura do motor
Estação de funcionamento: estação dobro Tipo da automatização: Posicionamento automático
Exposição do índice do artigo dos testes: Exposição intuitiva do resultado da análise na tela um por um Entalhes da armadura: 13, 17, 19 (poucos), 21,23,25,27, 28,29,33slots (comuns)

A armadura do acionador de partida analisa o painel de testes automático WIND-ATS-02 da máquina do verificador da qualidade







(1) aplicação



Armadura do acionador de partida até 36 entalhes



cobrindo 13, 17, 19 (poucos), 21,23,25,27, 28,29,33 entalhes (comuns)







(2) vantagens



a. Posicionamento automático, operador nenhuma necessidade de verificar o posicionamento inicial à mão



b. O fabricante começando o mais grande da armadura pedido sobre 10pcs e satisfação 100%



c. Tempo de ciclo do painel de testes: 8~9s (de acordo com 33bars)







(3) dados técnicos





Teste o artigo





Teste o método





Barra para barrar a resistência, 0.01mΩ~10mΩ

(Fora da exposição da escala SOBRE)





medida do Quatro-terminal para assegurar a precisão





Resistência da soldadura, 0.001mΩ-10mΩ

(Fora da exposição da escala SOBRE)





medida do Seis-terminal para assegurar a precisão





Resistência transversal 0.01mΩ-10mΩ





medida do Quatro-terminal para assegurar a precisão





Impulso 100-1000V (100V/time)

Crista do pulso: 0.5u segundo, frequência 1~40MHz







A forma de onda padrão é escreve, forma de onda APROVADA é verde,

A forma de onda do NG é vermelha





C.C. 500V da resistência do isolamento

Tempo dos testes: 1~10s (0.1s/time)





Escala: 1~500MΩ

Precisão: ≤±5%





C.A. 100-1000V de Hipot





Tempo dos testes: 1~10s (0.1s/time)









(4) configuração principal



15' ‘microplaqueta da amostra do tela táctil: Relé do BB: Relé de alta tensão de NAIS: Meder



Peças pneumáticas: Airtec



Poder: C.A. 220V, 50Hz



Pressão de ar: 0.4~0.6MPa



Temperatura: 0~45℃



Dimensão: 950mm*1250mm*580mm



Código do HS: 9030390000







(5) escala de FixtureTolerance



Para tipos de armadura, o dispositivo bonde é precisado e a adaptação da tolerância é como abaixo:



1. O comutador de armadura com as mesmas barras do entalhe, a tolerância do diâmetro externo é +4mm



2. Quando a mudança do diâmetro externo da armadura, o dispositivo bonde de terra arrendada dever ser mudada







(6) peças vestindo



pinos do contato 1.Communication (um ano pelo ano de tipo automático, meio para o tipo manual da carga)



2. Dispositivo bonde do anel de borracha







Peça e responda



Peça:



Não é claro para mim esta porcentagem de 25 – 30%. Nós sabemos que o teste do impulso é um teste comparativo perto



onda para resultados. Em seu manual está dizendo a isso o desvio dos resultados de 5%. Explique-me por favor melhor porque



o pulso alterna desde 1100 até 1050 por exemplo?



Resposta:



A tensão de alta tensão do pulso do uso do teste do impulso aplicou-se aos enrolamentos, deteriorando e comparando a oscilação



espaço da forma de onda para determinar se o enrolamento tem um problema,



O resultado é uma comparação da forma de onda da amostra e a diferença da área da forma de onda testada, S1-S0/S0 é



Porcentagem, deve estar dentro do ‘juiz Uper (%)’,



Geralmente algum de nosso usuário local, o fabricante da armadura do acionador de partida ajustou-o como 25%~30%.



E a tensão do pulso não é C.C., ele está alternando,



Por exemplo quando você entrou 1000V, pôde ser 1100V ou 1050V,



O resultado aplicado da tensão na corrente, a velocidade da liberação da energia é diferente todas as vezes, demasiado



Assim os dados mostrados são apenas uma referência, ele serão diferentes todas as vezes,



Geralmente, o resultado da análise do impulso é qualitativo um pouco do que quantitativo.
