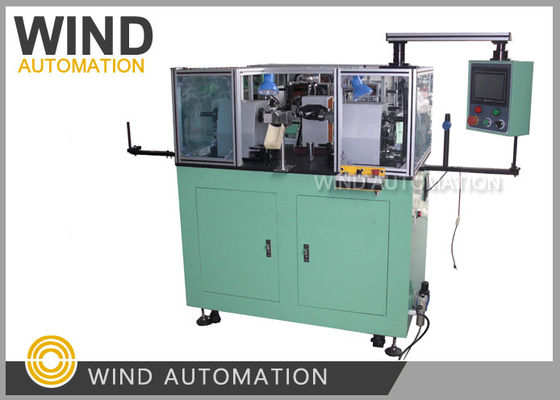

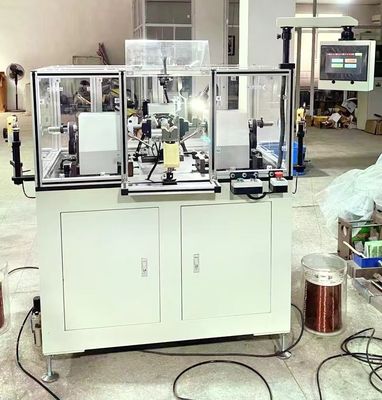

Armadura automática de arame fino Máquina de enrolamento de bobina de motor de corrente contínua AWG 40 A AWG23 Arame de cobre fino 0,08 mm A 0,55 mm

Armadura automática de arame fino Máquina de enrolamento de bobina de motor de corrente contínua AWG 40 A AWG23 Arame de cobre fino 0,08 mm A 0,55 mm

Aplicação:

Este enrolador de armadura WIND-STR-2 é uma máquina de enrolamento de bobina de voo rápido para produção em massa de motores

Fabricação de aparelhos de medição de pressão, de medição de pressão, de medição de pressão

ferramenta...

e adequado para enrolar fios de pequeno diâmetro.

Vantagens competitivas:

Dados dos parâmetros:

Diâmetro do fio: 0,08 ~ 0,30 mm (extensionador mecânico) AWG28 a AWG40

0.16~0.55mm (dispositivo de tensão de histerese) AWG23 a AWG34

Esferas de enrolamento: número ímpar/par

Diâmetro do comutador: 8~40 mm

Diâmetro da armadura: 20~60 mm

Comprimento da pilha de armaduras: 10~60 mm

Velocidade do motor de enrolamento: 0~3000 rpm

Sistema de controlo: Mitsubishi PLC

Pressão de abastecimento de ar: 0,5 a 0,7 MPa

Voltagem: AC220V 50/60Hz

Peso: 500 kg

Dimensões: 1800 ((l) X800 ((w) X1500 ((h) mm

Código do SH: 8479811000

Informações necessárias para o inquérito da máquina de enrolamento de armaduras de comutadores:

1Desenho da laminação do armatório/rotor

2Desenho do conjunto de armaduras/rotores

3Desenho da armadura/estaca do rotor

4Desenho do diagrama de enrolamento do armazém/rotor: com o diâmetro do fio do rotor e o número de voltas

5Desenho de armadura/comutador

6Produtividade necessária

7Outros requisitos técnicos

Se possível, será melhor se o cliente pode nos enviar amostras.
