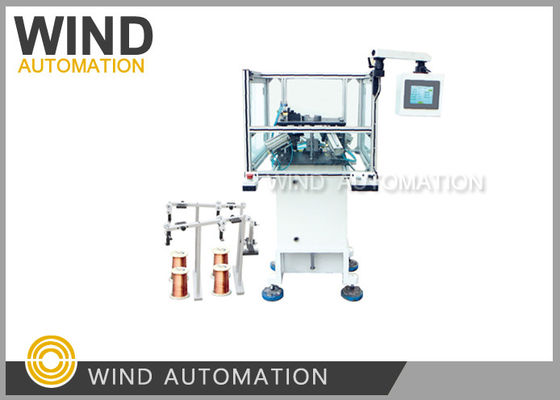

Máquina de enrolar agulha de quatro bocas estator para 4 polos Motor BLDC sombreado
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Condição: | Novos | Certificado: | CE |
|---|---|---|---|
| Estação de funcionamento: | Única estação | Tipo da automatização: | Totalmente automático |
| Cor da máquina: | Branco ou por cliente | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
Máquina de enrolar agulha de quatro bocas estator para 4 polos Motor BLDC sombreado
A máquina de enrolar WIND-1A-TSM é adequada para um motor de 4 pólos de pólo sombreado para enrolar.
De acordo com o modo de enrolamento do estator, diferentes tipos de máquinas de enrolamento de agulhas podem ter um,
Dois, três...quatro agulhas
Para o estator de 4 pólos, geralmente sugerimos cliente com máquina de enrolamento de 4 agulhas WIND-1A-TSM,
Ele pode obter o estator rápido mesmo haverá 4pcs começar fio e 4pcs fio final necessário ser
ligados,
A agulha é accionada por um dispositivo de rotação de camas que accionam o eixo de enrolamento,
A máquina WIND-1A-TSM principais componentes elétricos, tais como Mitsubishi PLC, Embedded homem - máquina
interface, cilindro Airtac, etc. têm marcação CE,
e exportamos para a Europa empresa como a França, Romênia e assim por diante,
Posso saber a razão que você preferiria 1 agulha ou 2 agulhas, é por causa do fio ponte mostrado em
Uma foto?
O tipo de máquina básica WIND-1-TSM com 1 agulha destina-se à produção de protótipos de estatores com pequenas dimensões.
quantidade,
Ele pode enrolar a ranhura um por um, e você pode precisar para colocar o fio ponte à mão se você usar o tipo
WIND-1-TSM como o seu estator tampa de isolamento interfere na máquina coloque fio ponte automaticamente,
Os polos do motor de indução de pólo sombreado consistem em 4 slots, que são cortados através das laminações.
A parte menor do poste de ranhuras é curto-circuitada com a ajuda de uma bobina.As bobinas são feitas de
fios de cobreEsta bobina é conhecida como bobina de sombreamento.
A Wind Automation também fornece ao cliente um serviço personalizado, se o estator ultrapassar a especificação listada.
(1) Especificação
| Diâmetro do fio | 0.08~1.00 mm |
| Identificador do estator | 15 a 65 mm |
| Comprimento da pilha | 7~90 mm |
| Vire não. | 0~9999 |
| Movimento | Passo a passo/automático |
| Número do slot | 4 (customizado) |
| Fonte de ar | 5 a 7 kg/cm3 |
| Potência | 2 kW |
| Fornecimento de energia | AC 220 V, 50/60 Hz |
| Peso | 450 kg |
| Dimensão | 1550 x 900 x 1450 mm |
(2)Aplicação
Adequado para um motor de 4 pólos de pólo sombreado para fazer enrolamento.
(3)Configuração da máquina
Mitsubishi PLC
Ecrã táctil
Balde AIRTAC
Motor a passo de alta potência
Sistema de lubrificação
4 conjuntos de sistema automático de fixação e corte de fios
(4) Características
Enrolamento de agulhas de alta velocidade
operação totalmente programável
Alto nível de qualidade do processo de enrolamento por agulha
Dependendo das especificações do cliente.
Outros aparelhos de arquitetura
Troca rápida de ferramentas
|
Aplicação automática da máquina de enrolamento de agulhas de estator
|
Enrolamento de motor de estator de quatro polos com sombra |
|
- Duzelas 4pcs.
|
4 polos de vento ao mesmo tempo a 400 rpm, Haverá 4 fios fixos e 4 fios terminais, Para as curvas n.o 750, o diâmetro do fio SWG35, 0,2 mm, estator de pólo sombreado, o tempo de ciclo é de 2 minutos
|
|
Enrolamento da agulha do estator |
Máquina dedicada para motor de sombreamento de 4 polos
Enrolamento do estator
|
Vantagens:
1. Vento 4 slots por vez, rápido
2. Enrolamento automático, corte automático de quatro postes por vez
3.4 conjuntos de pinça automática e dispositivo de fio cortado, motor de pólo à sombra do vento 4 slots ao mesmo tempo,
e cortar fios automaticamente
que tem a bobina é chamada de parte sombreada e a outra parte do poste é chamada de parte não sombreada.
São necessárias amostras do fabricante da máquina de enrolamento de motores:
1. Stator pilha amostras cada 5pcs
2- Cabos de cobre para cada rolha
3Desenho de laminação do estator e desenho de enrolamento
