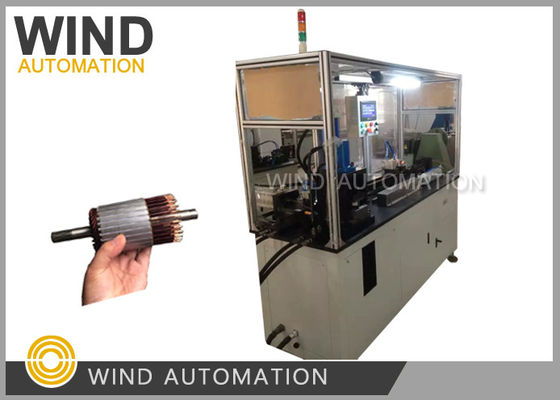

Barras de arranque Rectangular Enrolamento de alfinetes para a indústria automóvel Produção de motores
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Aplicação de fios planos: | Máquina de dobrar fios para alfinetes de cabelo | Estação de funcionamento: | Máquina combinada para formar fios |
|---|---|---|---|
| Tamanho do fio manipulado: | Condutor de arame plano de arranque inferior a 3 mm*8 mm | Processo de formação de alfinetes: | Alimentação, alinhamento reto, corte e perfuramento, descarga |
| Tempo de ciclo: | Acorrentes de comprimento de 5 a 8 cm por peça | Código do SH: | 84798110 |
| Motor de tração de energia nova de arame plano: | 1 kW a 150 kW | Após vendas: | Engenheiros disponíveis para serviços de máquinas no exterior |
Barras de arranque Rectangular Enrolamento de alfinetes para a indústria automotiva Produção de motoresVENTO-AWF
(a)Aplicação:
Esta máquina de enrolar é concebida para motores de automóveis, motores de automóveis puramente elétricos, motores de automóveis híbridos,
motores de empilhadeiras elétricas, motores de triciclos elétricos, motores de veículos turísticos, motores de ferramentas elétricas e outros motores da indústria automóvel.
(2)Vantagens:

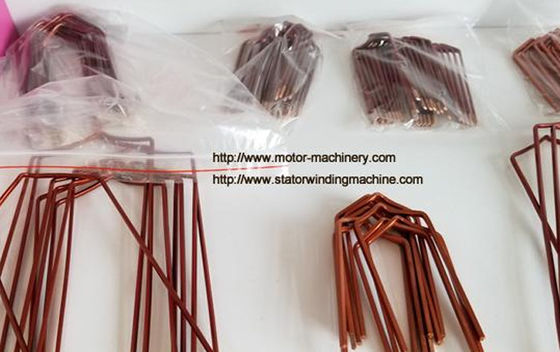

| Formação de alfinetes de cabelo | Opcional | Observação |
| Desvio de mercadorias |
tamanho dos bobinas para armazenamento de fios para a automação eólica para projetar o dispositivo Wire dereeling |
|
| Rectificação | ||
| Descascamento de esmalte | Método de descolagem pode ser moagem ou corte de acordo com a situação real | |
| Alimentação | Codificação | Comprimento de alimentação pode ser definido na tela sensível ao toque, controlado por servo motor |
| Cortar | Pressão do cilindro para controlar, também pode formar cortador | |
| Formação | O ângulo de formação, tamanho deve ser adequado estator, desenho é apenas para referência | |
| U curvatura | Segure um lado, vire o outro lado. | Fabricação a partir de matérias têxteis |
| Tempo do ciclo de formação de alfinetes | 4 a 5 s/pc (Longo 300 mm) 6 a 8 s/pc | Cerca de 4 a 5 segundos por raiz (Longo do fio 300mm) |
Automático endireitar a bobina bruta,remover esmalte de quatro lados por moagem ou corte ((superfície plana, superfície lateral ao mesmo tempo Chamfer), sucção automática aspirador industrial,alimentação do servomotorO codificador verifica se o servomotor envia o mesmo comprimento cada vez que detecta, corta, molda,
(3)Parâmetro:
Tensão de alimentação: 3Φ-380V±10% 50H
Pressão da fonte de ar: 0,5 a 0,7 MPa
Duração de remoção do verniz: 0~50 mm
Comprimento de alimentação do fio: 150~400 mm
Tempo de ciclo: de 6 a 8 segundos para um comprimento de 300 mm
Tamanho do fio manipulado: 3*8mm
(4)Configuração:
1Mitsubishi PLC, tela sensível ao toque de 10 polegadas.
2- Taiwan HIWIN guia linear e módulo, linha de motor Delta servo.
3Taiwan Nicholas redução planetária de precisão.
4Taiwan AIRTAC peças pneumáticas e válvulas solenoides.
5Componentes da Schneider Electric, alimentação da Mingwei.
6- Solução de soldagem, spray de superfície, cor: cinza.
7Toda a parte do quadro de alumínio, indicador de sinal tricolor.
8. A parte do molde do molde de aço tratamento de apagamento a vácuo.
9. Para pintar parte do uso do método de perfuração hidráulica, perfuração parte do dispositivo de ajuste de posição
Parafuso de regulação, vácuo automático.
10. Cortar parte do uso de cilindro de perfurar.
11. Dobrar parte em forma de U do uso de perfurar cilindro.
12. 150L sistema hidráulico definido.
13. Set de aspirador automático de 3KW.
14Um conjunto de máquinas de descarga automática.
