Detalhes do produto:
Condições de Pagamento e Envio:
|
Condição: | Novos | Certificado: | Principais partes CE |
---|---|---|---|
Estação de funcionamento: | Uma estação | Cor da máquina: | Branco ou de acordo com as exigências do cliente |
3 Eixo: | Servomotor de alimentação para cortador de dois eixos | Rodabilidade do comutador giratório: | Comutador < 0,003 mm Rotor < 0,01 mm |
Código do SH: | 84581100 | ||
Realçar: | Máquina de torno de rotor,Torno mecânico |
Comutador de armadura Diâmetro externo Superfície giratória de couro Pressão de cintura da máquinaA partir de 1 de janeiro de 2018
Máquina de torno de armadura Aplicação:

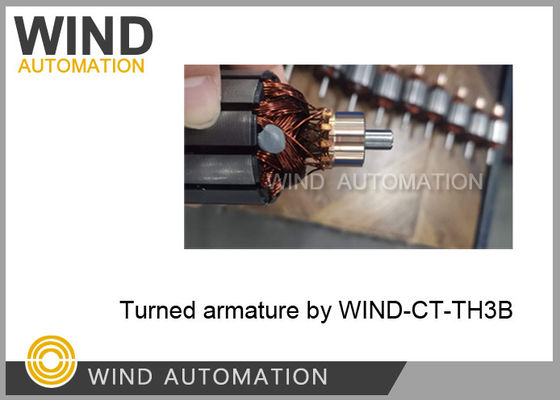

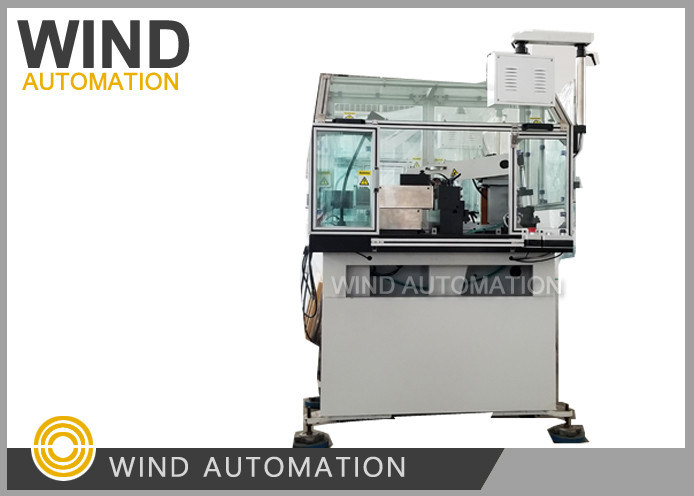

A máquina de torneamento WIND-CT-TH3B é um dispositivo de torneamento de precisão para girar o OD externo do comutador de armadura,
O anel de deslizamento de cobre, o excírculo dos núcleos de ferro do rotor,
dois eixos de comando do servo-dispositivo Delta | Os dois eixos servo dispositivo de trabalho com vara de parafuso obter controle de posição absoluta, para obter rotor girado preciso OD com tolerância de 0mm a -0,03mm~-0,05mm |

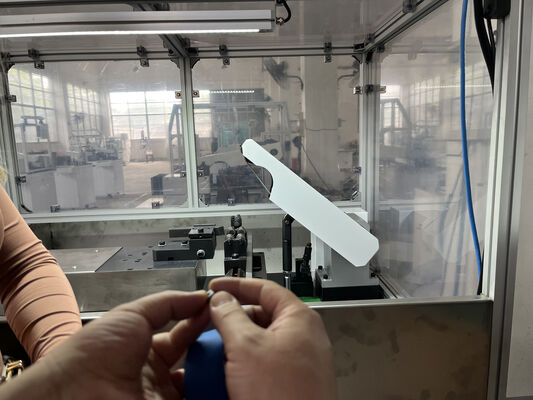

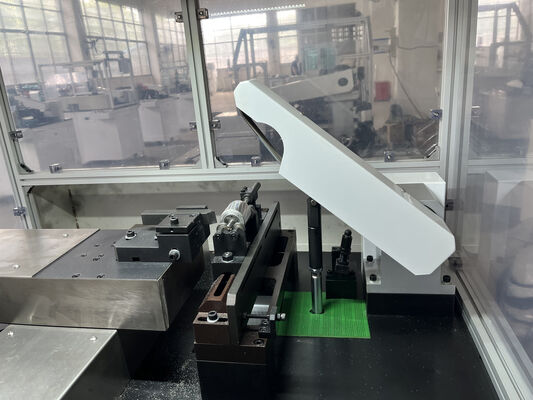

Ativar o rotor da armadura com suporte em V, cinto e rolamento de bola | O dispositivo de retenção da máquina WIND-CT-TH3B para a retenção do seu rotor OD têm dois laterais dispositivo de rolamento bola que impedem o eixo de desgaste |
Comutador de rotação, superfície do rotor de alumínio, rosto de anel de deslizamento | Não é necessário fazer lubrificação de óleo durante a rotação do rotor de alumínio |
Máquina de torneamento Vantagens competitivas:
1.Design avançado, design atraente e excelente desempenho para rotores de alumínio, comutadores,
2Dois servos controlam a rotação para alcançar a posição de rotação absoluta
3. As partes principais adotam partes importadas
4. Máquina têm alta eficiência e forte confiabilidade
5.Esta máquina giratória precison passou inspecção de respeitado bem conhecido fabricante de motores paraacabamento da superfície e acabamento do anel de deslizamento,
Especificações:
Escuridão: | ¥0,003 mm |
Superfície rugosa: | ¢Ra0.40 |
Diâmetro exterior do rotor: | F20-F100 mm |
comprimento do eixo do rotor: | 32-250 mm |
Diâmetro do eixo do rotor: | F3-F22mm |
Diâmetro exterior do comutador: | F4.3-F50 mm |
Capacidade de virar: | Diâmetro de torneamento bruto Max0,20 mm |
Modulação da amplitude de velocidade: | 0-60 Hz |
Unidade de alimentação: | 1 μm-0,5 mm arbitrário |
Duração de corte: | Max. 80 mm |
Velocidade de alimentação | Ajustável sem passo |
Modo de controlo: | de passo, automático |
Método de operação: | Função do ecrã táctil |
Pressão da fonte de ar: | 5 a 7 kg/cm2 |
Horários de viragem: | 1-4 Qualquer configuração |
Instalação: | Quadro em forma de V de diamante |
Potência total: | 2.5 kW |
Fonte de alimentação: | AC220V 50/60Hz |
Peso: | cerca de 500 kg. |
Dimensões: | 1100 × 850 × 1800 mm3 |
Vantagens da ferramenta de torneamento de diamantes:
1Comparando com a ferramenta de torneamento CNC de liga (carbide), a ferramenta de diamante da máquina de torneamento é avançada,
Ferramenta de torneamento de diamante é o que a maioria dos fabricantes de motores chineses estão usando como ferramenta de diamante
pode alcançar melhor brilho e micro acabamento após lating e virando a superfície de cobre
O carburo de ferramenta de torneamento CNC de liga é apenas adequado para o torneamento de produtos de superfície de liga de ferro de alumínio
2O dispositivo de retenção da máquina de torneamento WIND-CT-TH3B para manter o seu rotor OD tem
dois dispositivos laterais de rolamento de esferas que impedem o desgaste do eixo
3Houve um cliente alemão que usou este dispositivo durante mais de 10 anos na Alemanha e na Áustria,
e ainda comprar a ferramenta de torneamento de diamantes de nós
