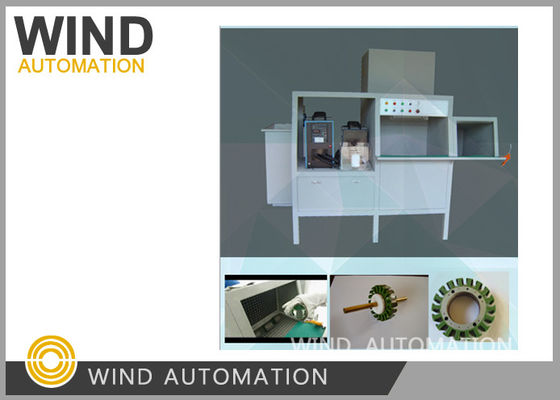

Máquina de revestimento por imersão a quente de resina de isolamento em pó cama fluidizada de magnetoestador

Máquina de revestimento por imersão a quente de resina de isolamento de pó de cama fluidizado de magnetoestador WIND-HDP
Máquina de revestimento por imersão a quente de resina de isolamento em pó



Referência de projeto e produção





Processo de trabalho

1. Fixar o estator (peça de trabalho) no dispositivo, em seguida, colocá-lo dentro do inductor

2. A energia na máquina, em seguida, o aquecedor de indução automaticamente começar trabalhar,

o tempo de aquecimento pode ser definido, quando o tempo definido é atingir aquecedor Parar automaticamente,

Normalmente o tempo do aquecedor é de 10s.

3Traz a luminária, depois mergulha os dois lados na estação de revestimento de energia,

O estator está quente e o dispositivo está a uma temperatura normal e não vai queimá-lo

4. mergulhar o dispositivo na estação de revestimento de potência de ambos os lados, o tempo de mergulho é

Dependendo da espessura da pilha do estator e da natureza do pó,

Por exemplo, normalmente um lado é 3s, então o outro lado é 2s

5. Após o mergulho, desmontar a luminária limpar a luminária usando uma pistola de ar para

Remover a potência de permanência quando necessário

6. Coletar e colocar os estadores no forno (a máquina não tinha um forno com ele),

a temperatura do forno deve atingir 180°C a 200°C (dependendo da natureza do pó),

manter essa temperatura por mais de 30 minutos


1A máquina é composta por aquecimento, revestimento de pó, limpador de pó e sistema de reciclagem de pó com

aparência e configuração razoáveis,

O quadro da máquina é feito de chapa de aço A3 de 1,2 mm

2Os aquecedores de indução de alta frequência têm a vantagem de aquecimento rápido, baixa energia, segurança e fiabilidade.

3. sopro de ar garantir bem feito em luminárias de limpeza

4. resfriamento em aquecedor de indução de alta frequência é congelação estilo tanque de água refrigerante, é bem resfriamento



Características da máquina

1A máquina é composta por aquecimento, revestimento de pó, limpador de pó e

sistema de reciclagem de pó com uma aparência agradável e uma configuração razoável,

a estrutura da máquina é feita de chapa de aço A3 de 1,2 mm,

2Os aquecedores de indução de alta frequência têm a vantagem de aquecimento rápido, baixa energia, segurança e fiabilidade.

3. sopro de ar garantir bem feito em luminárias de limpeza

4. resfriamento em aquecedor de indução de alta frequência é congelação estilo tanque de água refrigerante, é bem resfriamento



Configuração da máquina

Dimensão da máquina L2100 × W1720 × H2100 mm

1. 40KW aquecedor de indução de alta frequência 1PC Com um inductor de Φ120 mm 1PC

2Tanque de arrefecimento 1 PC Com tamanho L1000 × W1000 × H1000 mm

3. 0,37KW Bomba de água de arrefecimento

4. Câmara de revestimento em pó 1SET

5Sistema de reciclagem de pó (no lado de trás da câmara de revestimento de pó) 1 PC



Composição da potência

Potência: 12KW 380V±10%,50HZ

Ar comprimido: 0,3 m3/min 0,6 MPa



Clique na imagem abaixo para ver o vídeo

O peso da armadura está relacionado com o dispositivo de elevação para mergulhar a peça de trabalho (rotor estator ou armadura)

para o pó fluidizado e levantamento (que é controlado por cilindro)

O princípio de pré-aquecimento, revestimento será semelhante ao mostrado no vídeo

https://youtu.be/MxBkOsVhDz4

O forno de cura será semelhante a este vídeo última parte,

https://www.youtube.com/watch?v=88ivvZ-Q1J0
