Máquina de fundição de soldadura de comutadores de motor de corrente contínua, máquina de empilhamento a quente

Máquina de soldadura de ponto de alimentação em corrente contínua para comutador de armadura que funde a empilhadeira a quente WIND-DC-CW003

(a)Aplicação:

Armadura de motor PMDC com comutador de gancho, comutador de elevação

(2)Vantagens:

(3)Pergunta e resposta da máquina de soldadura de fusão:

1- São ajustáveis a corrente e o tempo de cada segmento?

--- Eu acho que a sua pergunta é sobre a obtenção de qualidade de fusão uniforme e constante para cada segmento,

A máquina de alimentação de corrente contínua com corrente de saída de alta requência é uniforme e constante, pode garantir mesmo qualidade de soldagem,

No ecrã de configuração dos parâmetros da máquina, há 6 secções de soldagem de corrente e tempo para armadura com muitos ganchos, como 63 ganchos,

e para um comutador de gancho 24 você pode dividir o parâmetro de soldagem para 3 estágios, definindo Bar. no. como 1 + 22 + 1 = 24 ou dividir a configuração para definir 1 + 1 + 1 + 2 + 3 + 16 = 24

Considerando o tempo de aquecimento da barra elétrica e a situação real,

Na produção real, algum usuário acabou de definir o número de barra na Seção 1 como 24,

2- Como é controlada a distância dos eléctrodos?

--- A distância sugerida é de cerca de 1,5 mm a 2 mm, deve ser superior a 1 mm no caso de o comutador OD ter alguma diferença

Você pode verificar por uma espessura de 1,5 mm commidity como um Plug gauge

3- Há algum governante para medir e alimentar esta distância?

- Ainda não, observe o operador.

4- Como é ajustada e controlada a pressão aplicada pelo elétrodo ao gancho?

--- Com diferentes dimensões de molas de pressão, a pressão pode ser ajustada, para controlo áspero com molas, para controlo ligeiro com parafuso no topo

e último tipo WIND-TMI-3 com servomotor para controlar a pressão

5- Há alguma célula de carga para controlar esta pressão?

--- Ainda não

Máquina de prensagem hidráulica e servo da Wind Automation para comutador,

colocação do eixo têm este tipo de célula de carga que pode controlar e mostrar a pressão,

Vamos aplicar isto à nova máquina de fusão WIND-TMI-3 com servo dispositivo de pressão mais tarde,

Isto será aplicado aos utilizadores locais que necessitaram primeiro

6- Como é controlada a corrente de fusão, mantém-se constante?

--- A corrente constante de fusão é controlada por tensão

7- Quais são as etapas do ciclo de fusão, como é ajustada cada parte deste ciclo?

--- Ciclo de fusão é elétrodo tocar o gancho do comutador, em seguida, pressione o gancho do comutador, mantendo a pressão e liberar

Por favor, verifique o gráfico do ciclo de fusão na foto anexo

Este ciclo está relacionado com quatro fatores:

a área de contacto da face do eletrodo e do gancho do comutador, valor de pressão, tempo de retenção da pressão, tensão de fusão

Pode-se obter um melhor ciclo pelo trabalho em equipa destes quatro fatores,

O tempo de ciclo do WIND-TMI-3 pode alcançar é de 0,4 segundos por slot, mais rápido na China motor armadura máquinas de fusão até agora

Alta frequência 15KHz garantir a corrente contínua de saída pura, enquanto algumas máquinas de fusão 2KHz, 4KHz não alta frequência

A corrente constante pode garantir fusão de cada segmento sem hesitação, para que a fonte de alimentação de corrente contínua é mais rápido e economizar eletricidade

8- Há algum sinal de alerta para fusão ruim?

--- Sim, a máquina tem esta função

(4)Parâmetro da máquina de fusão:

Diâmetro do fio: 0,01~1,2 mm

OD do blindagem: 20~100 mm

Altura da pilha de armaduras:10~100 mm

Comutador OD:8~70mm

Fonte de ar: 5 a 7 kg/cm2

Potência de soldagem: 10~30KW

3 fases AC 380V 50~60Hz

Peso: cerca de 350 kg

Fornecimento de energia de fusão: Wind Automation auto-desenvolvido de alta frequência 15KHz, 500~5000A

Sistema de controlo: Japão Mitsubishi PLC

Controle de indexação: Japão Mitubishi sistema de posicionamento por servo Ecrã táctil de 7'

(5)Características:

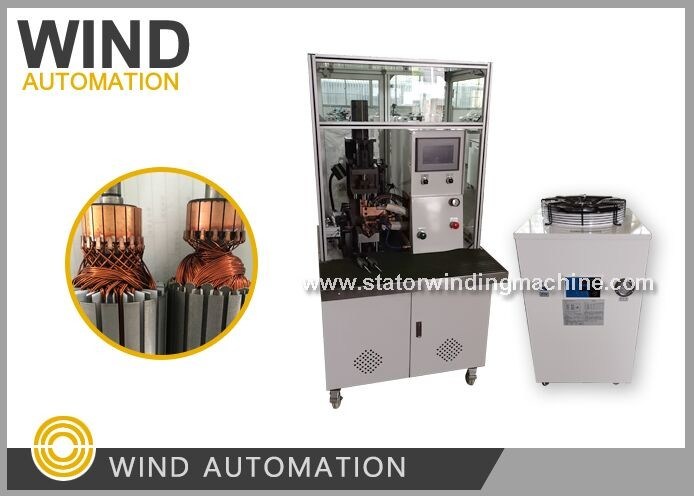

1) Máquina de soldadura comutador ponto condutor de empilhamento a quente Fusão para fio fino ou grande Alta frequência

Solução de inversor e comutador de empilhamento a quente com fio pequeno grande fio fino e grande fio, com separado

Dispositivo de refrigeração de água (função de condicionador)

2) A operação de soldadura está relacionada com o tÁrea da haste de ungsten, pressão, tempo de solda, valor da corrente de tensão

3) Armadura OD, o tamanho do eixo está relacionado com a luminária

Intervalo normal de D.O. do blindagem 20~60 mm

O eixo inferior a 160 mm

FAQ da máquina de fusão (Como escolher uma máquina de encaixe a quente de fusão de soldagem adequada)

1. São ajustáveis a corrente e o tempo de cada segmento?

A sua pergunta é sobre a obtenção de qualidade de fusão uniforme e constante para cada segmento,

A máquina de alimentação de corrente contínua com corrente de saída de alta requência é uniforme e constante, pode garantir mesmo qualidade de soldagem,

No ecrã de configuração dos parâmetros da máquina, há 6 secções de soldagem de corrente e tempo para armadura com muitos ganchos, como 63 ganchos,

e para um comutador de gancho 24 você pode dividir o parâmetro de soldagem para 3 estágios, definindo Bar. no. como 1 + 22 + 1 = 24 ou dividir a configuração para definir 1 + 1 + 1 + 2 + 3 + 16 = 24

Considerando o tempo de aquecimento da barra elétrica e a situação real,

Na produção real, algum usuário acabou de definir o número de barra na Seção 1 como 24,

       2Como é controlada a distância dos eletrodos?

A distância sugerida é de cerca de 1,5 mm a 2 mm, deve ser mais de 1 mm no caso do comutador OD têm alguma diferença

Você pode verificar por uma espessura de 1,5 mm commidity como um

3Como é ajustada e controlada a pressão aplicada pelo elétrodo ao gancho?

Com diferentes dimensões de molas de pressão, a pressão pode ser ajustada, para controlo áspero com molas,

para um ligeiro controlo com parafuso no topo

4.Há alguma célula de carga para controlar esta pressão?

Sim, eu...

Automatização do vento hidráulica e servo máquina de imprensa para comutador, colocação do eixo têm este tipo de célula de carga que pode controlar e mostrar a pressão,

Aplicamos isto à nova máquina de fusão WIND-TMI-3 com servo dispositivo de pressão,

Este será aplicado para o fabricante local de motores que necessitou primeiro

5Quais são as etapas do ciclo de fusão, como é ajustada cada parte deste ciclo?

Ciclo de fusão é elétrodo tocar o gancho do comutador, em seguida, pressione o gancho do comutador, segurando a pressão e liberar

Por favor, verifique o gráfico do ciclo de fusão na foto de configuração de soldagem

Este ciclo está relacionado com quatro fatores:

o eletrodo e o gancho do comutador que entram em contacto com a superfície da face,

valor de pressão, tempo de retenção da pressão, tensão de fusão

Pode-se obter um melhor ciclo pelo trabalho em equipa destes quatro fatores,

Alta frequência 15KHz garantir a corrente contínua de saída pura, enquanto algumas máquinas de fusão 2KHz, 4KHz não alta frequência

A corrente constante pode garantir fusão de cada segmento sem hesitação, para que a fonte de alimentação de corrente contínua é mais rápido e economizar eletricidade

6.Há algum sinal de alerta para uma fusão ruim?

Sim, a máquina tem esta função

Clique no link abaixo para ver o vídeo
