Estação automática de máquina de enrolamento do motor de C.A. única com material da intercalação

China Estação automática de máquina de enrolamento do motor de C.A. única com material da intercalação fornecedor

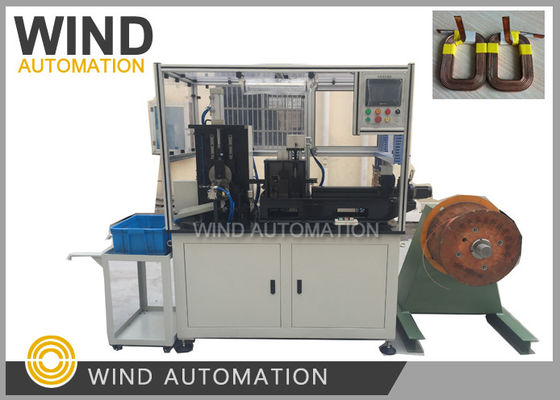

Imagem Grande :  Estação automática de máquina de enrolamento do motor de C.A. única com material da intercalação

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Certificação: CE
Número do modelo: WIND-PCW-F3

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: Negotiable
Detalhes da embalagem: Pallet
Tempo de entrega: dias 30working
Termos de pagamento: T/T.
Contact Now
Descrição de produto detalhada
Sentido de enrolamento: No sentido horário e contra variação sentido horário do enrolamento Aplicação: Estator do motor de acionador de partida dos carros
Estação de funcionamento: única estação Tipo da automatização: Bobinas e material de enrolamento da intercalação
Cor da máquina: Branco ou pela exigência de cliente Condição: Novo
Automático: o fio automático que alimenta, dereeling do fio, straightener do fio, alimentar de papel e extremida Após vendas: Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria

Formação do condutor do enrolamento de bobina do campo magnético do estator do acionador de partida e dobadoura WIND-PCW-F1



Processo do funcionamento da máquina



A máquina pode automaticamente enrolar a bobina de campo com processo abaixo continuamente,

Curvatura automática do → do straightener do fio do feeding→ do fio que começam o fio do terminal→ alimentar I, fio do →bending→ que alimenta o fio da imprensa de II→ ao cutting→ de alimentação do forming→ do tooling→ e de torção de papel do papel do cutting→ do winding→Wire que torce forming→unloading,

Saída: em torno de 15s' a 30s' pela parte, por volta de 2000 PCes por shift/8hours



Construção da máquina

1. O fio endireita o mecanismo,

Compreendido de X, endireitamento ajustado da roda do guia do sentido dois de Y

E cilindro, o fio da tração do cilindro para endireitá-lo.



2. Mecanismo de alimentação do fio

Movimentação do delta do servo motor o módulo de alimentação do fio para alimentar o fio,

o comprimento de alimentação do fio pode ser setted na tela, e o fio que entalha o limite pode certificar-se

o traço do fio é direito



3. Começando o mecanismo de dobra do terminal

Use o cilindro à polia da movimentação para dobrar ligar o terminal,

O sentido de dobra pode ser saido ou direito



4. Mecanismo de dobra do fio

Compreendido do dispositivo do fio da imprensa e do dispositivo de dobra,

o sentido de dobra pode ser saido ou direito



5. Mecanismo do corte

   Com o cortador especial dedicado para a bobina de campo



6. Enrolamento de bobina e mecanismo do descarregamento

O mecanismo de enrolamento da bobina compreende do dispositivo do fio da imprensa conduzido pelo cilindro,

Dispositivo da rotação conduzido pelo servo motor do delta com a peça da transmissão do redutor,

Trabalho feito com ferramentas, dispositivo da braçadeira do trabalho feito com ferramentas, dispositivo da ejeção.





A alimentação do mecanismo de alimentação do fio o fio dobrado a de posição fixa do trabalho feito com ferramentas,

o dispositivo do fio da imprensa começa a pressionar o fio, dispositivo da rotação gerencie,

quando gire à posição setted o papel feeded,

e continue a girar à posição setted, e corte o papel, gerenciem para enrolar a bobina.

O dispositivo de aperto do trabalho feito com ferramentas frouxamente, bobina finshed saída e repetida do começo.



7. Dispositivo da guia do papel

Compreendido da cremalheira de papel, o motor de alimentação de papel e o papel pressionam o dispositivo



8. O quadro da máquina é de alumínio com vidro orgânico



9. Peças do cano principal da máquina de enrolamento



PLC de Simens ou de delta

Servo motor do delta

Tela táctil de Weinveiw



Peso: sobre 650Kg

Dimensão da máquina: 1,500mm x 900 milímetro x 1700mm3
