Detalhes do produto:
Condições de Pagamento e Envio:
|
Armadura Tipo de comutador: | Tipo gancho, tipo tanque | Tipo de blindagem do rotor: | Armaduras de motores AC e DC |
---|---|---|---|
Entalhes da armadura: | Double Flyer Slots Pares cobrindo 12 slots, 16 slots, 24 slots, 28 slots, 36 slots | Tipo de enrolamento: | Enrolamento de volta não Enrolamento de onda |
relação da Humano-máquina: | Diagnóstico Mostrar na tela | Método da operação: | Passo, Automático, JOG |
Realçar: | Máquina para fazer bobinas,máquina de enrolamento do motor elétrico |

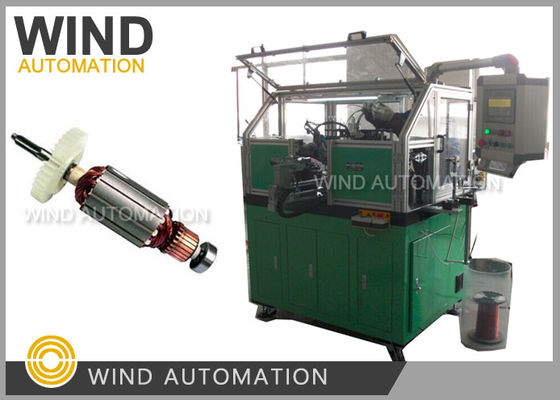

Armadura automática de enrolamento para motores elétricos universais de CC e AC WIND-STR
Aplicação:
Este enrolador de armadura WIND-STR é uma máquina de enrolamento de bobina de voo rápido para produção em massa de motores
Fabricação de aparelhos de medição de pressão, de medição de pressão, de medição de pressão
ferramenta...
Vantagens competitivas:
Depressa do caraças. |
Em condições normais pode vento a velocidade 1000 ~ 1500rpm, obter uma peça ferida
Armadura em 23s
|
Operação fácil |
O parâmetro de enrolamento pode ser definido na tela sensível ao toque para diferentes armaduras
|
Slot and Hooks não. |
12 caixas, 24 ganchos, 12 caixas, 12 ganchos.
|
Dados dos parâmetros:
Intervalo de diâmetro do fio: 0,16 a 1,2 mm
Diâmetro da armadura: 20~85 mm
Comprimento da pilha: 10~70 mm
Diâmetro do eixo: 3~15 mm
Comprimento do eixo: inferior a 250 mm
Fenda de armadura: fenda par
Número de curva: 0~9999
Diâmetro do comutador: 8~40 mm
Velocidade de enrolamento: 0~2500 rpm
Potência do motor de enrolamento: 1,5KWX2
Velocidade de detecção de ângulo: 0~3000 rpm
Potência do motor de detecção de ângulo: 0,75KWX1
Pressão de abastecimento de ar: 4~6 Kg/cm2
Potência total da máquina: 4,0 kW
Voltagem: AC de três fases 380V 50/60 Hz
Peso: 1250 kg
Dimensões: 2000 (( comprimento) X1000 (( largura) X1800 (( altura) mm
Código do SH: 8479811000
Principais partes:
Japão Mitsubishi PLC
Japão Mitsubishi ou Panasonic sistema de controlo do servomotor
5Sistema de ecrã táctil colorido
cilindro SMC
A foto abaixo mostra como nasceu um enrolador de armadura:
