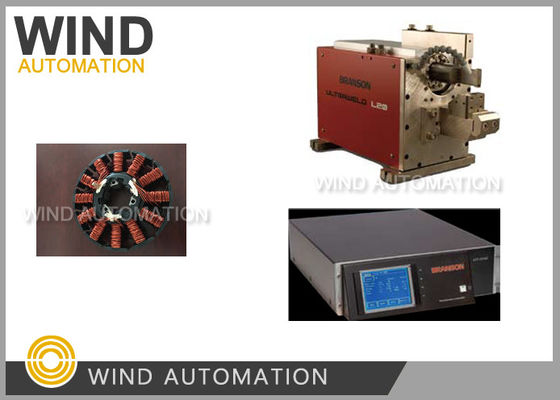

Máquina de fusão de comutador de soldadura de fio de onda ultrasônica Soldadura de metal para estator de carro

Soldadura por ondas ultrasônicas de metal para máquina de fusão de soldadura de fio de estator de carro

(a)Aplicação

Materiais metálicos

(2)Vantagens

1A resistência de solda é 1/3 do método comum de soldadura ou de pressão por revestimento.

2. Não calor prejudicar a superfície da peça de trabalho

(3)Parâmetro

(4)Características

Parâmetros técnicos do equipamento:

Potência nominal: 4 kW

Frequência de ressonância: 20KHz + 300Hz

Amplitude ajustável: 1um~ amplitude máxima

Intervalo de pressão ajustável: 5 ~ 70psi

Tempo de soldagem: 0,5+0,1 s

Ciclo de solda: 1,8+0,3 s

Tamanho do contorno (unidade: mm): 374 (L) X262 (W) X329 (H)

Peso do dispositivo: 23 kg

Tracção do cilindro: 48 mm

Parâmetros do gerador ultra-sônico:

Interface de operação: ecrã táctil

Potência: 4 kW

Tamanho do contorno (unidade: mm):564 (L) X444 (W) X142 (H)

Peso: 16 kg

corrente nominal: 22A

tensão nominal: 220V (os clientes fornecem 220V + 10%~7% de alimentação,

e não é necessário nenhum regulador de tensão neste intervalo de tensão).

Outros parâmetros:

Diâmetro da interface traqueal: ar comprimido seco e limpo 0,6 MPa. O diâmetro da interface é de 8 mm

Especificação do plugue de alimentação: grande plugue padrão de três círculos

Formulário de interface de comunicação: RS232/RS485

Diagrama do PLC:

Especificação: trompa dupla e tamanho do trompa

O comprimento da linha de ligação do 4.3.6 caixa de controlo e o quadro é 5M
