Máquina de enrolamento de bobinas totalmente automática Vertical 0.1mm Thin Wire Winding / Placement Machine

China Máquina de enrolamento de bobinas totalmente automática Vertical 0.1mm Thin Wire Winding / Placement Machine fornecedor

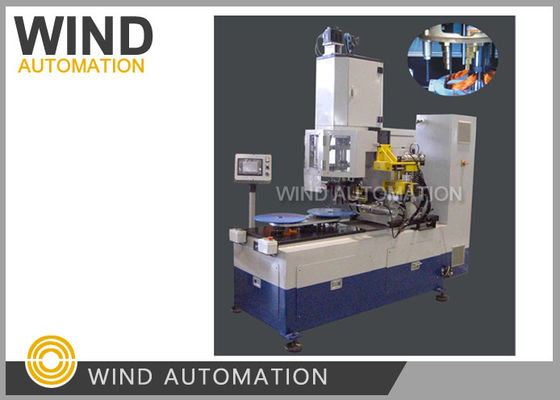

Imagem Grande :  Máquina de enrolamento de bobinas totalmente automática Vertical 0.1mm Thin Wire Winding / Placement Machine

Detalhes do produto:

Lugar de origem: China
Marca: WIND AUTOMATION
Certificação: CE
Número do modelo: WIND-100-VW

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1pc
Preço: Negotiable
Detalhes da embalagem: Paleta
Tempo de entrega: 60 dias de trabalho
Termos de pagamento: T/T
Contato
Descrição de produto detalhada
Enrolamento da bobina do estator do motor: Enrolamento de bobinas principais e auxiliares com sistema de servo Máquina de enrolamento: As 5 máquinas de enrolar mais vendidas
Medidor de fio: Min. 0,1 mm (AWG38) Tipo da automatização: Enrolamento vertical totalmente automático com dispositivo rotativo
Cor da máquina: Branco ou por cliente Após vendas: Engenheiros disponíveis para serviços de máquinas no exterior
Realçar:

máquina de enrolamento da bobina do motor

,

máquina de enrolamento automática da bobina

Máquina de enrolamento e colocação de fio fino vertical de 0,1 mm, totalmente automática WIND-100-VW







(a)Aplicação



Motor de corrente alternada de estacionador de enrolamento







(2)Processo de operação



WIND-100-VW máquina de enrolamento vertical enrolar a bobina e colocar bobina para transferir forma


Quando uma estação terminou, a ferramenta girar e mudar para o outro enrolamento estação,



Ao mesmo tempo, o operador pode buscar o formulário de transferência com enrolamentos de feridas nele.



A forma de transferência com fio pode ser embrulhado em estator no próximo processo de operação


Máquina de inserção de cunha e bobina.







(3)Vantagens:





✓ Poupança de material



Salve o fio Cooper porque não precisa de conectar bobinas separadas





✓Largo estreito do estator



Qualidade de enrolamento constante adequada para inserção de enrolamento de estator com alta taxa de enchimento



com largura de fenda superior1.36mm





✓A poupança de custos laborais



A máquina de enrolamento do estator enrolar a bobina de vento diretamente para os enrolamentos transferir ex, operador



não precisa de colocar as bobinas no lugar, em vez disso, eles só precisam colocar em transferência



ex-na máquina de inserção de enrolamento





✓ Melhor qualidade de enrolamento





Em comparação com a máquina comum de fabricação de enrolamento cnc, WIND-100-VM não só



A utilização de um sistema de enrolamento de arame de cobre é muito importante para evitar que o arame de cobre seja enrolado de forma que o arame de cobre não seja enrolado de forma que o arame de cobre não seja enrolado de forma que o arame de cobre não seja enrolado de forma que o arame de cobre não seja enrolado.



Estator, há fios de enrolamento que não se quebram durante o processo de inserção.









(4)Parâmetro:



Diâmetro do fio:0.2~1.2 mm (outras dimensões sob medida)


Min ID do estator: 40 mm


Max. estator OD:175 mm


Comprimento do núcleo: 40 a 130 mm


Potência:380V, 50/60KW


Peso: cerca de 1100 kg


Dimensões: 1900 (L) x 850 (W) x 320 (H) mm







(5)Feedback do local de Yangzhou Jinfeida sobre a máquina de enrolar WIND-100-VW


É caracterizado por ser de elevada eficiência, poupar fio de cobre e adequado para pequeno estator de abertura de ranhuras com alto preenchimento

Rate, também o fio não quebra durante a operação de inserção.




Clique no link abaixo para ver o vídeo



Máquina de enrolamento de bobinas totalmente automática Vertical 0.1mm Thin Wire Winding / Placement Machine
