Máquina de inserção de papel de células de slot de armadura 0,5 a 0,8 segundos por motor de DC de slot

0.5 a 0,8 segundos por ranhuras de motor de corrente contínua

Aplicação:

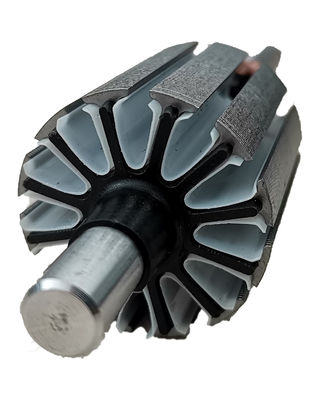

Esta máquina de inserção de papel forma, cortar e inserir o poliéster de papel de isolamento para a ranhura da armadura,

O processo consiste em formar, cortar, inserir, indexar para a próxima ranhura,

Repetir a ação até que todas as ranhuras da armadura fixadas estejam terminadas,

Uma armadura está bem inserida, a máquina coloca automaticamente a próxima armadura e repete o trabalho.

Parâmetro:

O.D. da armadura: Ф20-55mm

Comprimento da laminação: máximo 60 mm

Comprimento do eixo: 32~250 mm

O.D. do eixo: Ф6~Ф20mm

Número de slots: 8-24 slots

O.D. do comutador: Ф16~Ф50mm

Intervalo de regulação da velocidade: 0~60Hz

Comprimento do papel de isolamento: 15-60 mm ajustável

Espessura do papel de isolamento: 0,1 mm ~ 0,5 mm

Tipo de material isolante: DMD, DM, película de poliéster (espessura 0,125 mm), etc.

Papel de isolamento em forma de V ou em forma de V dobrável

Eficiência: 0,5sec - 0,8sec/por fenda, carregamento-clampada-alimentação de papel-descarregamento

Fonte de ar: pressão do ar: 4~6 kg/cm2

Potência da máquina: 1,0 kW

Voltagem: AC220V±10%, 50/60Hz

Peso: cerca de 400 kg

Dimensões: L910 mm x W880 mm x H1300 mm3

Por favor, clique na foto abaixo para ver o vídeo

Dispositivo ajustável apertado (geralmente não precisa fazer ajuste, antes da entrega foi comissionamento acoring para slot armadura)
