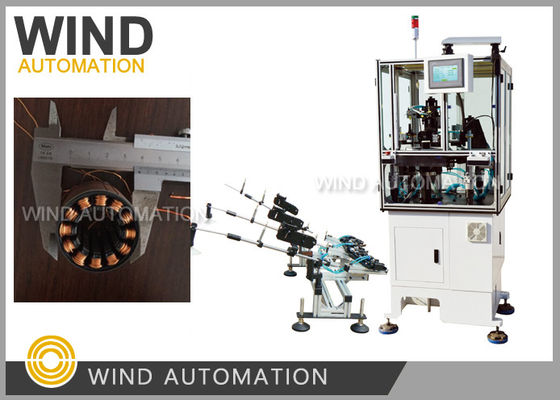

Máquina de enrolamento de bobina de motor estator BLDC Agulha tipo 3 de fase

Três fases BLDC motor estator bobina máquina de enrolamento agulha tipo não enrolador de vooWIND-3A-TSM

Aplicação:

Estadores BLDC de enrolamento de agulha de motor de três fases como máquina de costura, compressor de ar condicionado,

Compressor frigorífico, bomba de água, aplicação automotiva, motor de bomba de combustível com 6 polos, 9 polos, 12

Polos ou 18 polos

Vantagens:

- Não.✔3 agulhas vento 3 ranhuras ao mesmo tempo, mais larga pode terminar o enrolamento em3 vezes para 9poles BLDC estator

 - Não.✔ Pode vento 6, 9, 12 pólios estator que é múltiplos de 3 slots

- Não.✔ A velocidade de enrolamento pode ser ajustada por diâmetro de fio diferente de 0,08 mm a 1,2 mm,

e estatores de peso pesado ou leve, de altura de pilha grande ou pequena, têm boa apatia sem limpeza

Características:

Máquina de enrolar estator de motor sem escovas WIND-3A-TSMconcebido para produzir um estator de três fases de vários polos

A sua trilha sinuosa é em forma quadrada,Faz o enrolamento e a matriz de fios ao mesmo tempo e automaticamente.

As agulhas de enrolamento, a fixação, a indexação, a colocação de fios de ponte, os fios de corte são totalmente automáticos.

Parâmetro:

Diâmetro do fio: 0,08~1,2 mm (AWG17~AWG39)

Identificador do estator:15~65mm

Comprimento do núcleo: 7-110 mm

Viração n.o 0-99999

Opção de operação: passo a passo/automático

Polos do estator: 6 polos, 9 polos, 12 polos, 18 polos (Customizado)

Pressão atmosférica: 5 a 7 kg/cm2

Potência:2KW, AC220V 50/60Hz

Peso: cerca de 450 kg

Dimensões: 1600 ((L) x 1100 ((W) x 1400 ((H) mm

A máquina de enrolar estator BLDC WIND-3A-TSM usar agulha para enrolar as bobinas para estator diretamente, ao contrário

um estator externo ou uma máquina de enrolar um volante de uma armadura de corrente contínua universal, o fio só se move na ranhura,

Assim, para a máquina de enrolar agulhas, deve haver espaço suficiente para o movimento da agulha.

Se você precisa comprar a máquina, você precisa dizer ao fornecedor da máquinao desenho do seu estator e

altura, incluindo o tamanho importante da largura da ranhura para verificar o espaço suficiente para o movimento das agulhas.

O enrolador de agulhas WIND-3A-TSM faz 3 enrolamentos de uma só vez.

Alguns fabricantes de estator BLDC está considerando o uso de fenda de distorção em seu motor BLDC, como projeto de distorção

A partir daí, a indústria de máquinas pode adquirir uma melhor taxa de enchimento de ranhuras e fluxo magnético, até agora até mesmo alguns fabricantes de máquinas da Itália pode

Então, se você considerar o uso de inclinação, você pode ter que fazer a bobina de enrolamento

Manualmente ou selecionar uma máquina de enrolamento de bobina de alto custo.

Pergunta e resposta:

1. Que tipo de enrolamento da agulha do estator devemos selecionar para o nosso estator no desenho anexo?

A máquina de enrolar WIND-3A-TSM com servo-dispositivo de indexação de enrolamento

 De acordo com os seus dados de enrolamento, número de curvas 27, diâmetro de fio 0,8mm,

Clique na imagem abaixo para ver o vídeo
