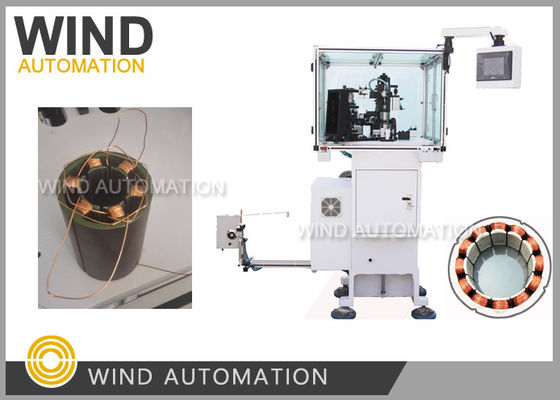

Máquina de enrolar agulhas de estator de motor BLDC com fio de torneira de bobina dentária

Máquina de enrolar agulhas de estator de motor BLDC com fio de torneira de bobina dentária WIND-2-TSM



Aplicação:

Máquina de enrolar dentes WIND-2-TSM produzirMuto-pólos BLDC Stator bobinador bobina de agulhapara Stator

com 6 pólos, 8 pólos, 9 pólos, 10 pólos, 12 pólos, 14 pólos, 18 pólos

Todos os tipos de motor BLDC, motor a passo, fan motor estator podem ser enrolados pela série WIND-2-TSM com

Método de enrolamento diferente com matriz, com colocação de fio de ponte, fio de enrolamento que cobre o estator

com uma forma diferente de enrolar.



Vantagens:

1. Ampla aplicação para todos os tipos de estadores BLDC de dimensões pequenas e grandes, pesados ou leves,

Dimensões de arame grandes ou pequenas, emolduramento ou não deslocamento de arame necessário, encaixe de arame ou não encaixe

2. Ampla gama de cabos de0.08~1.2mm (AWG17~AWG39)

3Delta PLC, sistema Delta Servo Interferência homem-máquina e rica experiência em 6,8,9, 12 dentes

pode garantir o bom desempenho da máquina de enrolamento

Parâmetro:


Diâmetro do fio:00,08 a 1,2 mm

Identificador do estator: acima de 19 mm

Altura da pilha: 7 a 90 mm

Pressão atmosférica: 5 a 7 kg/cm2

Potência: AC380V 50/60Hz

Peso: cerca de 500 kg

Dimensões: 1800 ((L) x 1150 ((W) x 1600 ((H) mm

A máquina automática de enrolar estator sem escovas da série WIND-TSM é adequada para o enrolamento de vários

O fio esmaltado é enrolado directamente no núcleo da bobina.

método tradicional de enrolamento de bobina de estator e enrolamento de enrolamento método, ele economiza o custo do

A utilização de um fio esmaltado aumenta o número de bobinas (relacionado com a taxa de enchimento das ranhuras do motor elétrico).


O fluxo magnético aumenta a potência do motor.

O operador só tem de tomar as medidas necessárias para que o produto seja utilizado.

O trabalho de recolha e colocação do estator, que reduz a intensidade de trabalho do operador e alcança

Além disso, a máquina possui uma característica funcional significativa.

movendo-se de acordo com o parâmetro de configuração, para que o pacote de fio de ferida é compacto, limpo, excelente

deitado e bonito.
