15KHz Alta Frequência Armature Commutator Soldagem de Ponto Fusão Máquina de empilhamento quente

15KHz comutador de armadura soldagem pontual fusão soldagem máquina de empilhamento a quente potência de CC

Aplicação:

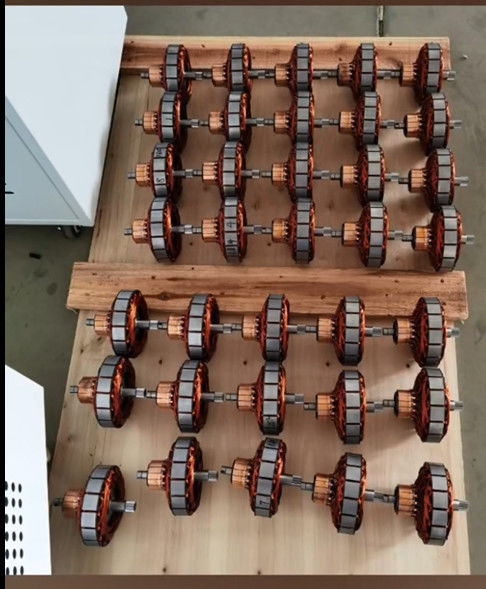

Máquina de recozimento para ligação de condutores na matriz e/ou na barra de comutador de uma armadura de motor PMDC, moor de corrente contínua de potência fracionada com comutador de gancho, comutador de elevação

Vantagens:

1. auto-desenvolvido Alta frequência 15KHz fonte de alimentação garantir qualidade de fusão constante

2. Fácil para o operador que gosta do tipo de máquina WIND-DC-CW003 mais entre máquinas de solda

3.Para uso de alto padrão com grande produção e cobrindo amplamente fio grosso, calibre de fio fino

0.01 mm ~ 1.20 mm

Características:

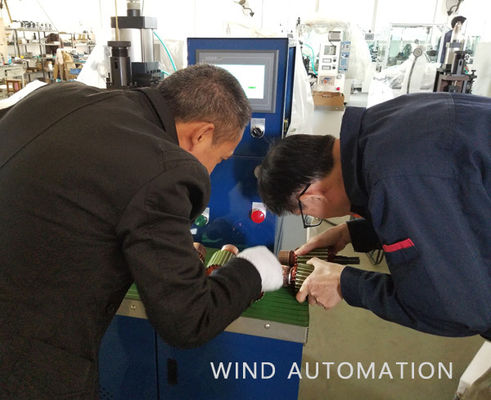

Comutador máquina de soldagem de ponto condutor de empilhamento a quente Fusão para fio fino ou grande Alta frequência

Solução de inversor e comutador de empilhamento a quente com fio pequeno, grande e fino, com dispositivo de água de arrefecimento

(agir como um condicionador)

A solda liga o comutador do segmento de tang e fio, a máquina de fusão posicionada adjacente ao

Fios de cobre e tang durante a estacação a quente para enfeitar a ligação elétrica e mecânica.

Para comutador de tipo gancho, cada segmento tem um tang, a máquina de fusão comutador forjar o

Armadura, arame da bobina do condutor e segmento do comutador e preenchimento de pelo menos algumas cavidades entre os fios

e tang com eletrodo.

Parâmetro da máquina de fusão:

Diâmetro do fio: 0,01~1,2 mm

OD do blindagem: 20~100 mm

Altura da pilha de armaduras:10~100 mm

Comutador OD:8~70mm

Fonte de ar: 5 a 7 kg/cm2

Potência de soldagem: 10~30KW

3 fases AC 380V 50~60Hz

Peso: cerca de 350 kg

Fornecimento de energia de fusão: Wind Automation auto-desenvolvido de alta frequência 15KHz, 500~5000A

Sistema de controlo: Japão Mitsubishi PLC

Controle de indexação: Japão Mitubishi sistema de posicionamento por servo Ecrã táctil de 7'
